Циркуляционные насосы

Циркуляционный насос перемещает теплоноситель по замкнутому контуру отопления, тёплого пола или рециркуляции горячей воды. Он преодолевает гидравлическое сопротивление труб и арматуры, но не поднимает воду на высоту здания как скважинный насос. В заполненной системе статические столбы подачи и обратки уравновешиваются.

Подбор основан на требуемом расходе и потерях давления самого неблагоприятного кольца. Диаметр соединения и монтажная длина определяют совместимость с трубопроводом. Повышенная электрическая мощность не является самостоятельным преимуществом.

До покупки выясняют температуру, состав теплоносителя, давление и способ регулирования системы. Для питьевой горячей воды нужны допустимые материалы. Насос отопления с чугунным корпусом не всегда подходит контуру ГВС.

Расход переносит тепло, напор преодолевает сопротивление

Требуемый расход связан с тепловой мощностью контура и расчётной разницей температур. Чем меньше температурный перепад при той же мощности, тем больше поток. Значение рассчитывают для каждого кольца или насосной группы.

Напор определяется потерями в трубах, котле, радиаторах, коллекторах, клапанах и смесительных узлах. Высота дома напрямую не прибавляется к напору закрытой системы. Ошибка в этом месте часто приводит к неоправданно крупному насосу.

Рабочую точку находят на пересечении характеристики насоса и сопротивления системы. При закрытии термостатических клапанов сопротивление растёт, расход меняется. Электронное регулирование помогает адаптироваться к такому режиму.

Постоянный перепад давления подходит распределительным системам с переменным расходом, пропорциональный — радиаторным контурам с клапанами, фиксированная скорость — отдельным устойчивым схемам. Точный режим выбирают по проекту и инструкции.

Завышенный напор вызывает шум клапанов, повышенный расход и лишнее электричество. Недостаточный оставляет дальние ветви холодными. Балансировка контуров нужна в обоих случаях и не заменяется переключением на максимальную скорость.

Маркировка описывает присоединение и характеристику

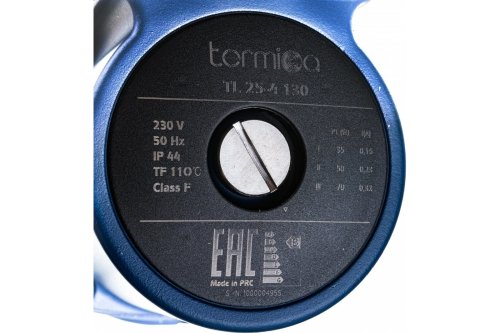

В распространённом обозначении 25-60 первая часть обычно связана с условным размером присоединения, вторая — с максимальным напором порядка шести метров. Конкретную расшифровку подтверждают каталогом производителя. Эти цифры не означают площадь дома.

Монтажная длина 130 или 180 мм измеряется между присоединительными плоскостями. При замене она должна совпадать либо трубопровод переделывают. Также проверяют резьбу, ответные гайки и доступ для инструмента.

Максимальная характеристика не является постоянной рабочей точкой. Электронный насос предлагает диапазон кривых, а ступенчатый — несколько скоростей. Выбор настройки делают после заполнения и балансировки.

Температурный класс и допустимое давление должны соответствовать котельной. Для незамерзающего теплоносителя учитывают повышенную вязкость и разрешённую концентрацию. Фактический расход может отличаться от расчёта на воде.

Энергоэффективные модели автоматически снижают потребление при уменьшении нагрузки и показывают текущую мощность. Индикация полезна для настройки, но не является расходомером. Точный поток измеряют или рассчитывают по характеристике системы.

Мокрый ротор устанавливают в правильном положении

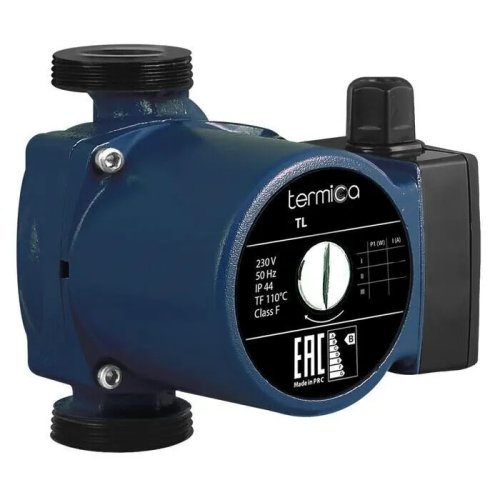

У насоса с мокрым ротором перекачиваемая жидкость смазывает и охлаждает подвижную часть. Вал обычно располагают горизонтально независимо от направления трубы. Вертикальный вал ухудшает работу подшипников и развоздушивание.

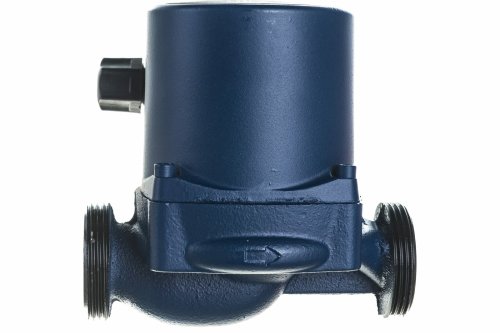

Стрелка на корпусе указывает направление потока. Клеммную коробку поворачивают в разрешённое положение, защищая от конденсата и протечек. Кабель не должен касаться горячих поверхностей.

До и после насоса предусматривают арматуру для обслуживания, рядом устанавливают фильтр по схеме. Ротор должен оставаться доступным для разблокировки. Корпус не принимает нагрузку перекошенных труб.

Теплоизоляционный кожух уменьшает потери, если он входит в комплект и допускается изготовителем. Электронику, клеммную коробку и вентиляционные зоны не закрывают самодельной изоляцией. Конденсат не должен попадать на электрические части.

Насос часто ставят после котла или на обратке по проекту, но решающими являются температура, давление в точке и взаимодействие с расширительным баком. Универсального правила «только подача» или «только обратка» недостаточно.

Несколько насосов согласуют гидравлическим разделением и обратными клапанами. Иначе один контур влияет на другой или создаёт паразитную циркуляцию. Направление каждого потока проверяют на схеме.

Запуск начинается с заполнения и балансировки

Систему промывают, заполняют и удаляют воздух до включения. Сухой запуск повреждает подшипники мокрого ротора. Воздухоотводчики и давление подпитки проверяют по проекту.

При первом пуске выбирают умеренную настройку и оценивают прогрев ветвей. Затем балансируют клапаны и корректируют режим. Постоянный максимум часто скрывает ошибки распределения и создаёт шум.

Перепад давления измеряют на предусмотренных точках либо оценивают по расходомерам и характеристике. Если ближние контуры забирают поток, их балансируют, а не увеличивают скорость до бесконечности. Насос не исправляет отсутствующую настройку коллекторов.

Гул может быть вызван воздухом, кавитацией, слишком высоким напором или передачей вибрации. Остановка ротора бывает связана с отложениями после летнего простоя. Разблокировку выполняют по инструкции при отключённом питании.

Фильтр и качество теплоносителя контролируют, электрические соединения осматривают. Частая подпитка приносит кислород и загрязнения. Утечки системы устраняют, а не компенсируют постоянным доливом.

Купить циркуляционный насос для отопления в Москве нужно по расходу и сопротивлению контура. Маркировка, длина, материалы и управление обеспечивают совместимость. Правильно настроенный насос слышен меньше, чем горячие споры о том, на какой трубе он обязан стоять.

Вопросы о циркуляционных насосах

Как подобрать циркуляционный насос для отопления?
Рассчитывают расход по тепловой нагрузке и перепаду температур, затем напор по сопротивлению наиболее неблагоприятного контура.

Что означает маркировка 25-60 на насосе?
Обычно 25 указывает условный размер присоединения, а 60 — максимальный напор около 6 м; расшифровку проверяют у производителя.

Как правильно установить насос с мокрым ротором?
По стрелке потока, с горизонтальным валом, заполненным корпусом, доступом для сервиса и клеммной коробкой вне зоны протечки.
