Вентилятор дымоудаления входит в систему противодымной вентиляции и удаляет продукты горения по сигналу пожарной автоматики. Это оборудование аварийного режима с подтверждёнными характеристиками, а не обычный вытяжной агрегат в жаростойкой окраске. Модель выбирают строго по проекту и документации изготовителя.
Система включает дымовые зоны, клапаны, воздуховоды, вентилятор, компенсирующий приток, электроснабжение и управление. Все элементы работают по согласованному алгоритму. Замена одного агрегата по совпавшему диаметру или мощности двигателя может изменить расход, давление и выполнение требований проекта.
До заказа проверяют расчётную рабочую точку, температурное исполнение и установленное время работоспособности, направление выброса, климатические условия и комплектацию. Для существующего объекта дополнительно сверяют присоединительные размеры, массу, электрические данные и сигналы шкафа.
Подбор выполняют по проекту противодымной вентиляции
Расход определяется расчётом дымоудаления для защищаемой зоны и принятого сценария пожара. Давление должно преодолеть сопротивление шахт, воздуховодов, клапанов и выбросного участка. Номинальная цифра без рабочей точки не подтверждает требуемую производительность.
Характеристики вентилятора приводятся для определённых условий плотности и температуры воздуха. Проектировщик выполняет необходимые пересчёты и выбирает модель по аэродинамической кривой. Произвольный запас способен увеличить нагрузку на сеть и нарушить баланс с подпором.
Температура перемещаемой среды и продолжительность аварийной работы должны соответствовать проекту и сертификатам конкретного исполнения. Маркировку проверяют полностью. Похожее обозначение серии не гарантирует одинаковую стойкость двигателя, корпуса и рабочего колеса.
Одновременно рассматривают компенсационную подачу воздуха и системы подпора. Недостаток притока может уменьшить фактическое удаление, а избыточные перепады давления затрудняют открывание дверей. Расчёт выполняется для комплекса противодымной защиты.
- Рабочая точка: проектные расход и полное либо статическое давление.
- Аварийный режим: температура и установленное время работоспособности.
- Система: клапаны, воздуховоды, компенсация и подпор воздуха.
- Подтверждение: документация, сертификаты и соответствие проекту.
Крышное, радиальное и осевое исполнение не взаимозаменяемы
Крышный вентилятор размещается на монтажном стакане и выбрасывает поток в предусмотренном направлении. При выборе учитывают кровлю, снег, ветер, водоизоляцию и зоны рециркуляции. Вертикальный выброс может быть частью проектного решения, но не выбирается только ради компактного вида.

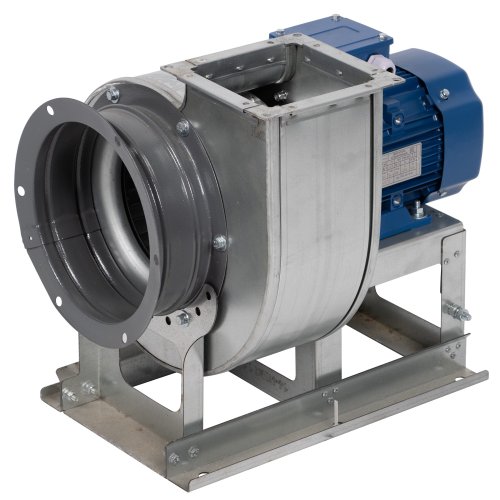

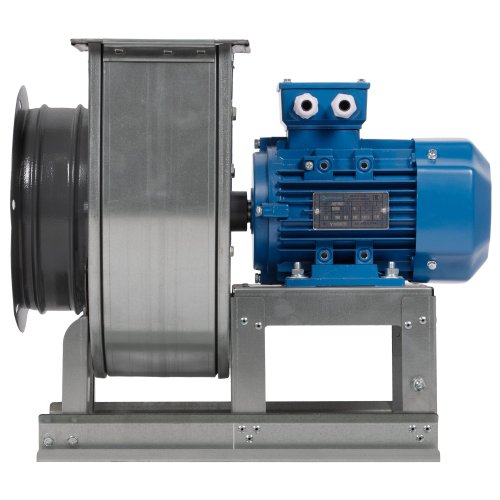

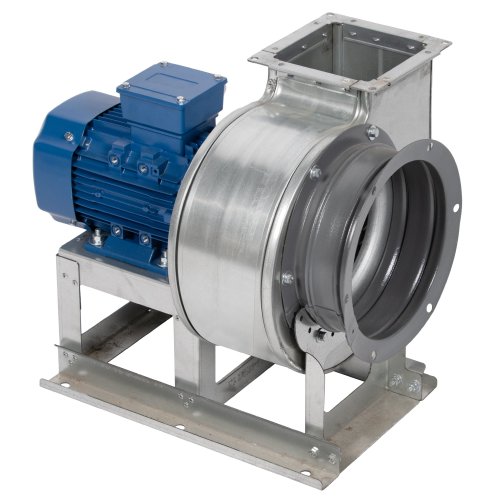

Радиальная модель создаёт давление в корпусе с определённым направлением входа и выхода. Ей требуется площадка, воздуховоды, виброразвязка и безопасный сервисный доступ. Положение корпуса и вращение рабочего колеса согласуют с чертежом.
Осевой вентилятор удобен для прямолинейной компоновки и больших расходов при характеристиках, предусмотренных серией. Он чувствителен к возмущённому потоку, поэтому участки до и после агрегата проектируют по требованиям изготовителя. Защитные и монтажные элементы не должны перекрывать сечение.
Обычное и взрывозащищённое, сейсмостойкое или иное специальное исполнение выбирают по условиям объекта. Дополнительные требования подтверждают документацией. Перенос характеристик от базовой модели на специальную без проверки недопустим.
Шкаф управления выполняет пожарный алгоритм
Вентилятор запускается по команде системы пожарной автоматики в последовательности, установленной проектом. Шкаф управляет силовой цепью, контролирует состояния и передаёт сигналы. Ручной режим используют для предусмотренного управления и испытаний, а не для обхода автоматического алгоритма.
Мощность двигателя, способ пуска, напряжение и ток должны соответствовать шкафу и кабельной линии. Для прямого пуска оценивают пусковой ток, для другого способа — его допустимость в аварийной системе. Защитные уставки не должны самовольно отключать требуемый режим из-за неверного выбора аппаратов.
Электроснабжение, огнестойкие кабельные линии и прокладка выполняются по проекту. Сигналы положения клапанов и готовности оборудования включают в логику. Запуск вентилятора при закрытом тракте способен создать нерасчётное давление и не подтверждает работоспособность системы.
Диспетчеризация отображает команды, работу и неисправности в предусмотренном объёме. После изменения шкафа, автоматики или адресов обновляют исполнительную документацию. Подпись на дверце щита должна совпадать с фактическим оборудованием.
Монтаж и испытания подтверждают аварийную готовность
Основание, стакан или раму рассчитывают по массе и нагрузкам. Вентилятор устанавливают в проектном положении, соединения и гибкие вставки выбирают для соответствующего режима. На кровле восстанавливают водоизоляцию и обеспечивают безопасный подход.
Перед вводом проверяют механическую часть, направление вращения, питание, клапаны и алгоритм запуска. Аэродинамические испытания подтверждают фактические параметры системы. Работа двигателя без измерений и проверки дымовых зон не является полноценной сдачей.
Периодические проверки и техническое обслуживание проводят по утверждённому регламенту объекта. Осматривают крепления, рабочее колесо, двигатель, шкаф, кабели и взаимодействие с клапанами. Выявленные изменения устраняют с сохранением проектных характеристик.
Паспорт, сертификаты, протоколы испытаний и исполнительные схемы хранятся вместе с документацией системы. После ремонта фиксируют заменённые компоненты и результаты проверки. Это позволяет подтвердить не только наличие вентилятора на объекте, но и его соответствие принятому решению.
Купить вентилятор дымоудаления в Москве следует по согласованной спецификации. Рабочая точка, аварийное исполнение, автоматика, электроснабжение и монтаж рассматриваются совместно. Самостоятельная замена характеристик для такого оборудования недопустима.
Вопросы о вентиляторах дымоудаления
Чем вентилятор дымоудаления отличается от обычного?
Он имеет подтверждённое аварийное исполнение для установленной температуры и времени работы и применяется в проектной системе противодымной вентиляции.
Как подобрать вентилятор дымоудаления?
По проектным расходу и давлению, температурному режиму, компоновке, климатическим условиям, сертификатам и алгоритму автоматики.
Можно ли заменить модель на аналогичной мощности?
Только после проектной проверки аэродинамики, аварийного исполнения, размеров, электрики и документов. Одинаковая мощность двигателя недостаточна.
