Приточно-вытяжная вентиляционная установка одновременно подаёт наружный воздух и удаляет отработанный. Два вентилятора управляют потоками, а рекуператор может передавать между ними часть энергии. Система требует двух сетей воздуховодов, распределения по помещениям и измеренной балансировки.

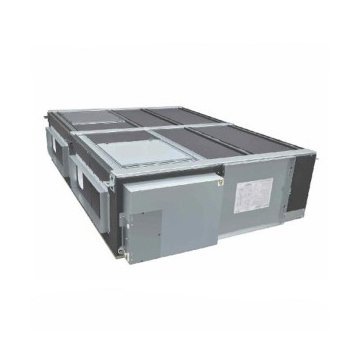

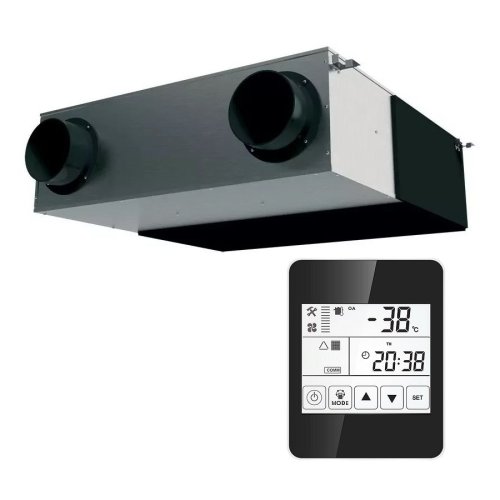

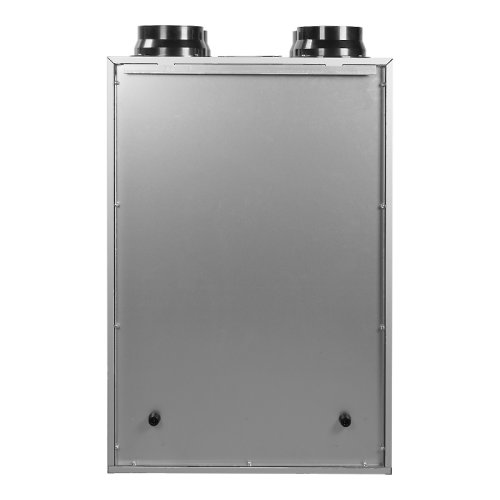

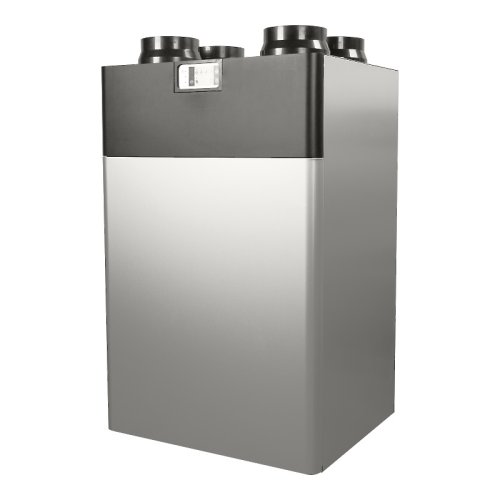

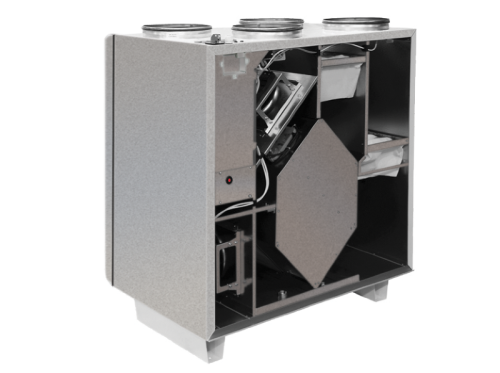

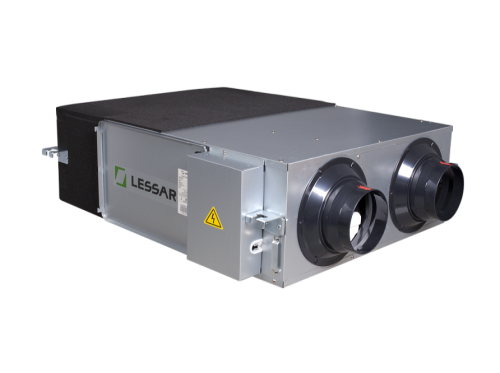

Компактные установки подходят дому и офису, секционные решения собираются для крупных объектов. В корпус входят фильтры, вентиляторы, теплообменник, нагреватель, клапаны и автоматика в разной комплектации. Выбор начинается с воздухообмена, а не с габарита, который удобнее поднять через дверь.
До заказа рассчитывают приток и вытяжку по зонам, сопротивление каждой сети, зимний и летний режимы. Затем проверяют рабочие точки вентиляторов, эффективность рекуперации, мощность нагрева, электрическое питание, шум и сервисное пространство.
Два потока балансируют по назначению помещений
Приток направляют в жилые комнаты, кабинеты и чистые зоны, вытяжку — из санузлов, коридоров и других предусмотренных помещений. Воздух проходит через переточные устройства. Закрытая дверь без зазора нарушает маршрут.
Расходы не обязательно равны в каждой комнате, но общий баланс соответствует проекту. Небольшой подпор или разрежение может быть нужен по назначению. Фактические значения получают измерением на решётках.
Каждая сеть имеет собственное сопротивление, поэтому одинаковые обороты вентиляторов не дают одинаковый расход. Автоматика или балансировочные клапаны компенсируют различия. Загрязнение фильтров также меняет соотношение.
Кухонный зонт, камин и другие мощные вытяжные устройства создают отдельные режимы. Их воздействие на давление и компенсацию оценивают совместно. Бытовая установка не всегда рассчитана на кратковременный расход профессиональной вытяжки.
- Приток: воздух в чистые и постоянно используемые помещения.
- Вытяжка: удаление из зон загрязнений и влаги.
- Переток: свободный путь между помещениями.
- Баланс: настройка по фактическим измерениям двух сетей.
Рекуперация снижает нагрузку на обработку воздуха

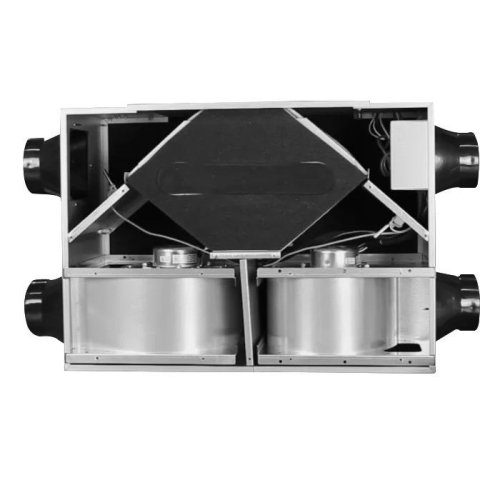

Пластинчатый, мембранный или роторный теплообменник имеет свои особенности переноса тепла, влаги и возможного смешения. Тип выбирают по климату и назначению вытяжных зон. Номинальная эффективность зависит от расходов и условий.
Зимой влажный вытяжной воздух охлаждается, поэтому возникает риск конденсата и обмерзания. Преднагрев, изменение расходов, байпас или разморозка работают по алгоритму модели. Защиту проверяют для расчётной наружной температуры.
Летом байпас может пропускать прохладный наружный воздух мимо рекуператора. При жаре теплообменник уменьшает нагрузку на охладитель, если вытяжной воздух холоднее наружного. Влажностный режим оценивают отдельно.
Рекуперация не отменяет нагреватель в холодном климате. Его мощность рассчитывают после теплообменника. Электрический или водяной источник выбирают по доступной инфраструктуре и автоматике.
Фильтры, шум и автоматика определяют эксплуатацию
Приточный фильтр защищает людей и установку от наружной пыли, вытяжной — рекуператор от загрязнения. Классы и размеры кассет фиксируют в спецификации. Расходники должны быть доступны для регулярной замены.
Шум передаётся корпусом, воздуховодами и решётками. Виброизоляция, шумоглушители и правильные скорости решают разные пути. Расчёт проводят для ночного режима и чувствительных помещений.

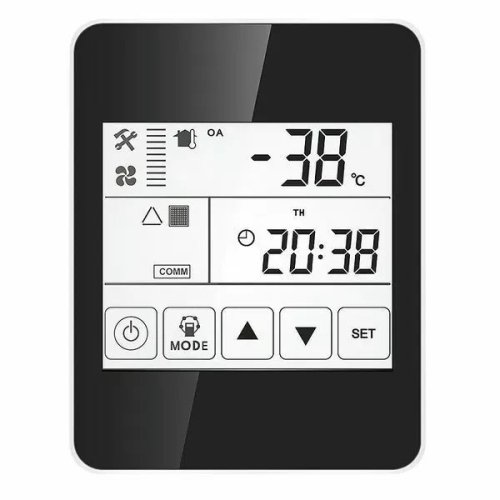

Контроллер управляет расходами, температурой, байпасом, нагревателем и защитами. Датчики углекислого газа или расписание уменьшают поток при отсутствии людей. Диапазон регулирования вентиляторов должен сохранять баланс.
Диспетчеризация получает параметры и аварии по поддерживаемому протоколу. Карта сигналов проверяется до покупки. Пульт пользователя и инженерные настройки разделяют, чтобы случайная команда не отключала зимнюю защиту.
Монтаж оставляет доступ к обоим воздушным трактам
Корпус устанавливают на рассчитанных подвесах или основании. Перед фильтрами, вентиляторами и теплообменником оставляют место для извлечения. Дренаж и сифон доступны для очистки.
Наружные воздуховоды теплоизолируют, забор и выброс разводят без рециркуляции. Соединения герметизируют, клапаны ориентируют по потоку. Все скрытые участки получают необходимые люки.
Пусконаладка включает расходы притока и вытяжки, давления, температуры, токи и защитные сценарии. Сети балансируют при закрытых окнах и обычном положении дверей, фиксируя положения клапанов и заслонок. Настройки и исполнительные схемы передают эксплуатации.
При загрязнении одного фильтра баланс постепенно меняется, поэтому перепады контролируют раздельно. Автоматика может поддерживать расход по датчикам давления, если такая функция предусмотрена. Простое повышение обеих скоростей не возвращает исходное соотношение потоков.
Отказ одного вентилятора должен создавать понятную аварию и безопасную реакцию остальных секций. Нагреватель, рекуператор и клапаны переходят в предусмотренное состояние. Продолжение вытяжки без притока или наоборот допускается только в режимах, заложенных проектом.
Дренаж рекуператора проверяют под фактическим давлением корпуса и при зимнем конденсате. Сифон заполняют и защищают от высыхания или замерзания согласно схеме. Перелив внутри установки способен повредить фильтр, автоматику и отделку ниже.
Плановый сервис включает оба вентилятора, фильтры, теплообменник, байпас, нагреватель и датчики. Зоны обслуживания не заставляют демонтировать воздуховод. После очистки повторно проверяют уплотнения, расходы и свободный ход заслонок.
Купить приточно-вытяжную установку в Москве следует после расчёта двух сетей и сезонных режимов. Рекуператор, нагрев, фильтрация, автоматика и монтаж работают как единая система. Сбалансированная вентиляция должна быть измерена, а не предположена по одинаковым цифрам на дисплее.
Вопросы о приточно-вытяжных установках
Как подобрать производительность приточно-вытяжной установки?
По расходам притока и вытяжки для помещений и рабочему давлению, необходимому для преодоления сопротивления обеих сетей.
Нужна ли установке рекуперация?
Она снижает нагрузку на нагрев и охлаждение, но требует оценки типа теплообменника, эффективности и защиты от обмерзания.
Почему приток и вытяжку нужно балансировать?
Разное сопротивление сетей меняет фактические расходы и давление в здании, даже если вентиляторы работают на одинаковой скорости.
