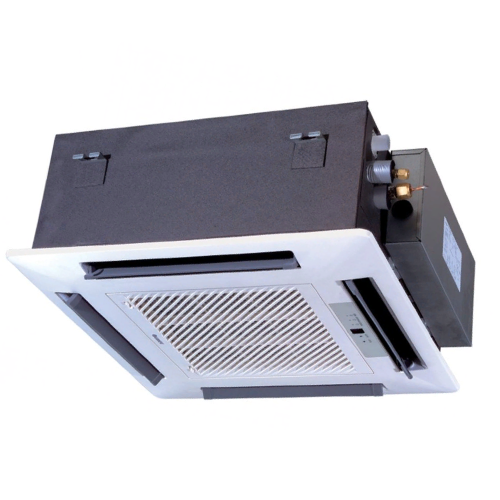

Кассетный фанкойл размещается в запотолочном пространстве, а в помещении видна декоративная панель с направляющими воздушного потока. В теплообменник поступает охлаждённая или нагретая вода, вентилятор распределяет воздух по комнате. Агрегат является частью системы чиллер-фанкойл или другого водяного контура.
Модели отличаются габаритом корпуса и панели, количеством направлений подачи, холодо- и теплопроизводительностью, схемой теплообменников и комплектацией помпой. Размер панели нельзя путать с монтажными размерами скрытого блока. Потолочный модуль и силовой каркас проверяют отдельно.
Кассета подходит офису, магазину, ресторану и другим помещениям с подвесным потолком. Для квартиры или дома также требуется достаточная высота и сервисный доступ. Выбор начинают с расчёта нагрузки и потолочного пространства.
Панель согласуют с потолочной сеткой
Компактные кассеты часто рассчитаны на модуль порядка 600x600 мм, но точные размеры корпуса, панели и выреза смотрят в чертеже. Полноразмерные модели занимают больше пространства. Подвесной потолок не несёт вес оборудования.
Фанкойл крепят к капитальному перекрытию отдельными подвесами и выставляют по уровню. Панель должна прилегать без перекоса, но не стягивать потолочные плиты. Высоту регулируют до подключения дренажа.
Четырёхпоточная подача распределяет воздух в разные стороны, однопоточная подходит узкой зоне. Жалюзи настраивают с учётом рабочих мест и перегородок. Холодная струя не должна постоянно попадать на людей.
Возврат воздуха через центральную часть требует чистого фильтра и свободной решётки. Декоративные элементы и светильники не размещают вплотную к панели. Потолочная сетка должна позволять снять фильтр.
- Корпус: скрытые габариты и высота над потолком.
- Панель: видимый размер, цвет и схема воздушных потоков.
- Подвесы: независимое крепление к несущему перекрытию.
- Сервис: доступ к фильтру, помпе, клапану и электронике.
Производительность зависит от воды и скорости
Холодильную нагрузку рассчитывают по теплопритокам помещения. Паспортную мощность проверяют при проектных температурах воды и воздуха. Значение на высокой скорости не всегда подходит обычному акустическому режиму.
Для обогрева используют характеристику при фактической температуре теплоносителя. Низкотемпературная вода даёт другую мощность, чем традиционный котловой график. Скорость вентилятора влияет на теплообмен и шум.
Двухтрубный теплообменник сезонно работает на холод или тепло. Четырёхтрубная модель подключается к двум контурам и выбирает режим зоны независимо. Дополнительные трубы и клапаны требуют большего запотолочного пространства.
Клапанный узел согласуют с гидравликой и контроллером. Привод должен иметь подходящее напряжение и управляющий сигнал. Арматуру размещают так, чтобы её можно было обслужить через люк.
Помпа не отменяет правильный дренаж
При охлаждении на теплообменнике образуется конденсат. Встроенная помпа поднимает воду на ограниченную высоту, указанную производителем, после чего трасса идёт с уклоном. Превышать допустимый подъём нельзя.
Дренажную трубу теплоизолируют и защищают от обратного уклона. Подключение к канализации выполняют через подходящий узел, исключающий запах. Диаметр и длину выбирают по проекту.
Поплавковый датчик контролирует аварийный уровень, но загрязнённый поддон способен вызвать перелив. Перед сдачей систему проверяют реальным проливом. Работа помпы должна быть устойчивой без частых коротких включений.
Сервисный люк обеспечивает доступ к поддону, насосу и соединениям. Полагаться только на отверстие панели недостаточно. При чистке потолок защищают от воды и загрязнений.
Пусконаладка связывает воду, воздух и управление
После опрессовки теплообменник заполняют и удаляют воздух. Проверяют клапан, температуры и расход. Изоляция должна закрывать холодные соединения без разрывов.
Панель подключают по схеме, тестируют жалюзи и все скорости. Вибрация не должна передаваться на потолочную сетку. Повышенный шум требует проверки подвесов и вентилятора.

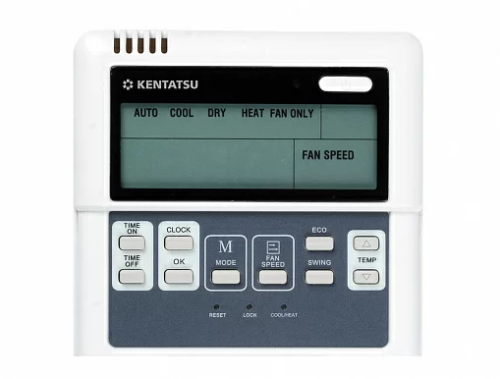

Термостат размещают вне прямой струи и солнечного нагрева. Он управляет клапаном и скоростями по принятому алгоритму. Совместимость проводного или дистанционного пульта уточняют по серии.
Регулярно очищают фильтр, теплообменник, поддон и помпу. Ошибка дренажа, капли или запах требуют остановки охлаждения и обслуживания. Закрывать люки после ремонта нельзя.
Декоративную панель заказывают вместе с внутренним блоком и проверяют её совместимость. Панели похожего размера могут различаться разъёмами, приводами жалюзи и расположением фиксаторов. Без панели кассетный блок обычно не обеспечивает штатное распределение воздуха.
При планировке потолка учитывают светильники, спринклеры, датчики и перегородки. Струя не должна упираться в высокий шкаф или возвращаться к центральной решётке. После перестановки перегородок направления жалюзи и фактические температуры проверяют заново.
Воздух из системы удаляют через доступную точку. Воздушная пробка снижает мощность и создаёт шум воды. Давление и расход сравнивают с проектом на открытом клапане, затем проверяют регулирование при частичной нагрузке.
Помпа имеет ограниченный ресурс и требует чистого поддона. Её постоянная работа может указывать на обратный уклон или засор, а частые аварии — на неправильную трассу. Замену выполняют совместимой деталью с теми же характеристиками подъёма и сигнала.
В документации по сдаче фиксируют модель панели, блока, термостата и клапана. Отмечают расположение люка и дренажной трассы. Это позволяет обслуживать скрытый агрегат без поиска коммуникаций над всем потолком.
Купить кассетный фанкойл в Москве следует после расчёта мощности и проверки потолка. Размер панели, трубная схема, дренаж и управление выбирают как единую комплектацию, а не отдельными позициями после монтажа.
Вопросы о кассетных фанкойлах
Подходит ли кассетный фанкойл потолку 600x600 мм?
Некоторые компактные модели рассчитаны на такой модуль, но необходимо проверить размеры корпуса, панели, выреза и крепление.
Зачем кассетному фанкойлу дренажная помпа?
Она поднимает конденсат на допустимую высоту, когда самотёчный отвод от поддона невозможен. Дальше сохраняют проектный уклон.
Чем четырёхтрубный кассетный фанкойл отличается от двухтрубного?
Он имеет отдельные контуры холода и тепла и может независимо выбирать режим при соответствующей системе здания.
