Настенные фанкойлы

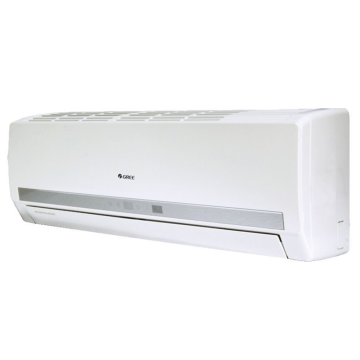

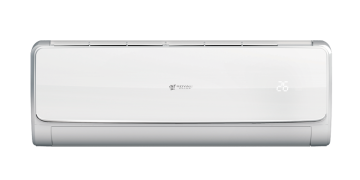

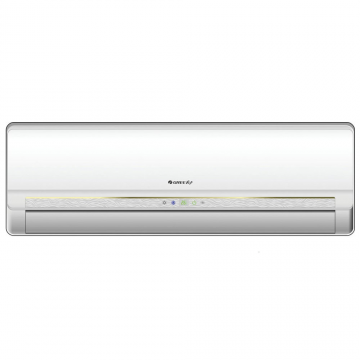

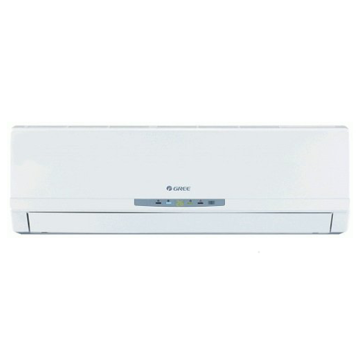

Настенный фанкойл внешне напоминает внутренний блок сплит-системы, но использует воду от чиллера или теплового источника. Вентилятор пропускает воздух через теплообменник и охлаждает либо нагревает помещение. Модель является частью водяной системы, поэтому её выбирают вместе с гидравликой и автоматикой.

Компактный корпус занимает стену и не требует подвесного потолка. Подводящие трубы, кабель и дренаж обычно скрывают в штробе или коробе. Место определяют до отделки, сохраняя доступ к фильтру, панели и соединениям.

Каталожная мощность зависит от температуры воды, воздуха, расхода и скорости вентилятора. Сравнивать модели следует при одинаковых условиях. Максимальный показатель на высокой скорости может быть слишком шумным для постоянной работы.

Мощность проверяют по проектному режиму воды

Холодопроизводительность рассчитывают по теплопритокам от солнца, людей, техники, освещения и вентиляции. Для обогрева определяют теплопотери. Площадь комнаты служит только предварительным ориентиром.

Температурный график чиллера влияет на результат. Значение при воде 7/12 °C нельзя без поправки использовать в более тёплом контуре. Рабочую точку находят в таблице производителя.

Расход воды должен соответствовать расчёту. Недостаточная циркуляция уменьшает мощность и увеличивает перепад температуры. Балансировочная арматура помогает распределить поток между несколькими блоками.

Скорость вентилятора выбирают по допустимому шуму и движению воздуха. Для спальни и кабинета важна производительность на низкой или средней ступени. Запас по высокой скорости используют для пиков, а не как единственный рабочий режим.

• Холод: теплопритоки и расчётная температура воды.
• Тепло: теплопотери и доступный график источника.
• Расход: гидравлическая балансировка всех фанкойлов.
• Шум: мощность на реально используемой скорости.

Трубная схема определяет доступные режимы

Большинство настенных моделей использует двухтрубный теплообменник: система сезонно подаёт холодную или горячую воду. Одновременный выбор разных режимов в помещениях обычно невозможен. Термостат должен знать текущий сезонный режим.

Клапан перекрывает или регулирует расход по команде контроллера. Он может поставляться встроенным либо заказываться отдельно. Диаметр, привод, напряжение и логика управления проверяются по документации.

Запорная и балансировочная арматура обеспечивает обслуживание без слива всей магистрали. Фильтр защищает теплообменник и клапан от загрязнений. Узел размещают в доступной зоне, а не замуровывают за несъёмной панелью.

Холодные трубы и соединения теплоизолируют непрерывно. Разрыв изоляции приводит к конденсату внутри стены или короба. Систему опрессовывают до закрытия отделки.

Дренаж прокладывают до навешивания блока

При охлаждении на теплообменнике образуется влага, которая собирается в поддоне. Самотёчная труба должна иметь стабильный уклон по всей длине. Обратные уклоны и провисания вызывают застой и перелив.

Если самотёк невозможен, применяют совместимую дренажную помпу. Её производительность, высота подъёма и сигнал аварии согласуют с блоком. Помпа требует доступа для очистки.

Дренаж теплоизолируют и подключают к безопасной точке сброса. При связи с канализацией предусматривают защиту от запаха. Перед сдачей трассу проверяют проливом в реальном монтажном положении.

Корпус выставляют по уровню, иначе вода может уйти от сливного патрубка. Монтажная планка крепится к основанию, способному выдержать заполненный блок. Трубы не должны тянуть патрубки теплообменника.

Место выбирают так, чтобы струя не попадала постоянно на кровать, рабочее место или диван. Шторы и высокий шкаф не перекрывают воздухозаборник. До потолка оставляют расстояние, необходимое для возврата воздуха и сервиса.

Управление согласуют с клапаном и скоростями

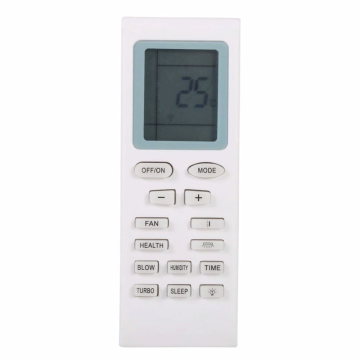

Встроенный контроллер или настенный термостат управляет вентилятором и клапаном. Пульт от похожей серии может отличаться протоколом и набором функций. Совместимые аксессуары фиксируют в спецификации.

Датчик температуры не должен находиться в прямой струе или рядом с горячей трубой. При внешнем термостате выбирают репрезентативное место. Иначе блок будет рано отключаться или работать дольше необходимого.

После заполнения удаляют воздух из теплообменника, проверяют соединения и клапан. Тестируют все скорости, режимы и реакцию на уставку. Фактические температуры воды записывают для последующей диагностики.

Фильтр очищают регулярно, теплообменник, поддон и дренаж обслуживают по регламенту. Падение мощности, шум воды, течь или запах требуют проверки. Увеличение скорости вентилятора не лечит загрязнённый фильтр или недостаточный расход воды.

При подключении нескольких фанкойлов насосная система должна сохранять проектный перепад давления при закрытии части клапанов. Без регулирования дальние блоки могут недополучать расход, а ближние — шуметь. Балансировку выполняют на всех характерных режимах, включая частичную нагрузку.

Для интеграции в диспетчеризацию проверяют доступный протокол, перечень параметров и необходимость шлюза. Команда включения, авария, уставка и скорость могут передаваться по-разному. Совместимость подтверждают документацией конкретного контроллера, а не только наличием коммуникационного разъёма.

После закрытия декоративного короба выполняют повторный пролив дренажа и осматривают изоляцию. Короб не должен пережимать трубку или мешать снять корпус. Схему скрытых соединений передают владельцу, чтобы последующее сверление стены не повредило трубы и кабель.

В общественном помещении ограничивают доступ к пользовательским настройкам, но сохраняют возможность аварийного отключения. Персоналу показывают, как распознать течь и ошибку. Работа вентилятора при закрытом клапане не должна использоваться как способ скрыть неправильный сезонный режим.

Купить настенный фанкойл в Москве следует после расчёта нагрузки и проверки температурного графика. Мощность, клапан, управление, дренаж и монтажная комплектация должны быть согласованы как единый узел.

Вопросы о настенных фанкойлах

Чем настенный фанкойл отличается от сплит-системы?
Он использует воду от центрального источника, а внутренний блок сплит-системы связан с наружным блоком фреоновым контуром.

Нужен ли настенному фанкойлу дренаж?
Да, при охлаждении образуется конденсат. Его отводят самотёком с уклоном или совместимой помпой.

Что означает фанкойл со встроенным клапаном?
Регулирующий клапан и привод уже размещены в корпусе или комплекте модели, но их совместимость с автоматикой всё равно проверяют.
