Мультизональные VRV-системы

Мультизональная система кондиционирования подключает множество внутренних блоков к одной или нескольким наружным секциям через общую холодильную магистраль. Обозначения VRF и VRV относятся к системам с регулируемым расходом хладагента; конкретное коммерческое название зависит от производителя. Оборудование применяется в офисах, гостиницах, домах и коммерческих зданиях.

Каждая зона получает собственный внутренний блок и управление, а наружные модули изменяют общую производительность по запросу помещений. Это позволяет обслуживать разные площади и графики, но создаёт взаимосвязанную инженерную систему. Подбор по сумме номиналов из каталога не учитывает одновременность, трассы и ограничения конкретной серии.

Проект охватывает тепловые нагрузки, архитектуру, холодильную сеть, дренаж, питание, автоматику и сервис. Для готового здания важны места проходов и наружных блоков, для нового — координация со всеми смежными разделами. Мультизональность экономит пространство, а не отменяет чертежи.

Зональные нагрузки объединяют расчётным сценарием

Теплопритоки считают отдельно для кабинетов, номеров, залов и технических помещений. Учитывают окна, ориентацию, людей, оборудование, свет и вентиляцию. Затем составляют сценарии одновременной работы по времени суток, сторонам фасада и назначению здания.

Коэффициент подключения внутренних блоков может превышать номинал наружных в пределах производителя. Это допустимо, когда пики зон не совпадают. При одновременном максимальном запросе система распределит доступную мощность, поэтому необоснованное превышение приводит к медленному выходу на уставку.

Минимальная нагрузка не менее важна. В межсезонье может работать один кабинет из десятков, и наружный модуль должен устойчиво регулироваться. Каскад секций помогает согласовать диапазон, если автоматика корректно включает и чередует модули.

Для круглогодичного охлаждения серверных или технологических зон проверяют наружный диапазон и минимальную комбинацию. Эти помещения нередко выделяют в отдельный контур, чтобы жилые или офисные зоны могли обогреваться. Решение принимают по требованиям к режимам и допустимому простою.

• По зонам: отдельные теплопритоки и выбранные внутренние блоки.
• По времени: дневные, ночные и сезонные сочетания нагрузок.
• По наружным модулям: максимум, минимум и каскадирование.
• По критичным помещениям: отдельный контур и резервирование.

Двухтрубная и трёхтрубная архитектура решают разные задачи

Система теплового насоса стандартного типа работает в общем направлении: внутренние блоки охлаждают либо обогревают. Уставки по зонам различаются, но одновременно передавать тепло в противоположных направлениях она не может. Для многих офисов и гостиниц этого достаточно.

Система с рекуперацией тепла позволяет одной группе охлаждать, а другой обогревать, если конструкция и распределительные блоки это поддерживают. Тепло между зонами частично перераспределяется. Такая схема сложнее, требует дополнительных труб и точного проектирования узлов.

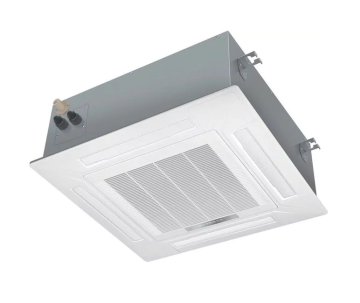

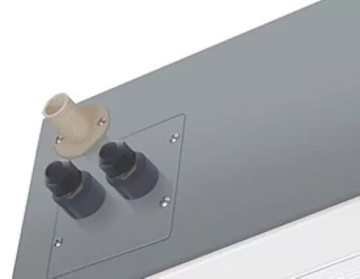

Внутренние блоки выбирают по архитектуре: кассетные, канальные, настенные, напольно-потолочные и другие совместимые типы. Для канальных рассчитывают внешний напор и сеть, для кассетных — потолочное пространство, для всех — дренаж и сервисный доступ.

Центральные контроллеры, шлюзы и диспетчеризация задают расписания, ограничения и учёт состояний. Поддерживаемые протоколы и параметры проверяют до заказа. Интеграция с BMS требует таблицы сигналов и ответственности за наладку, а не только кабеля между двумя шкафами.

Холодильная сеть рассчитывается по участкам

Магистраль состоит из труб разных диаметров, разветвителей и коллекторов, выбранных для конкретной серии. Программа подбора проверяет общую длину, эквивалентные участки, перепады между блоками и допустимый путь до самого удалённого потребителя. Замена заводского разветвителя случайным тройником недопустима.

Разветвители устанавливают в разрешённой ориентации с прямыми участками. Трубы монтируют чисто, пайку выполняют с защитой внутренней поверхности. Контур испытывают на герметичность, вакуумируют большим объёмом по рассчитанной процедуре и заправляют точной массой хладагента.

Объём хладагента проверяют с точки зрения нормативов и безопасности помещений. Для небольшой комнаты утечка из крупной системы может создать недопустимую концентрацию. При необходимости меняют архитектуру, применяют контроль утечки или иные предусмотренные меры.

Дренаж проектируют по каждому внутреннему блоку и общим стоякам. Уклоны, сифоны, помпы и ревизии должны работать при всех режимах. Скрытые соединения оставляют доступными, поскольку обслуживание гостиничного номера после завершения отделки обходится заметно дороже дополнительного люка.

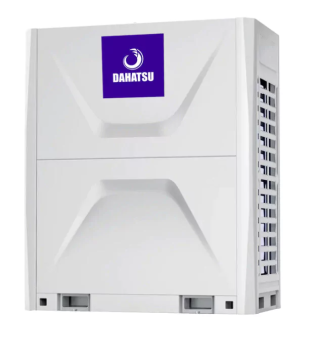

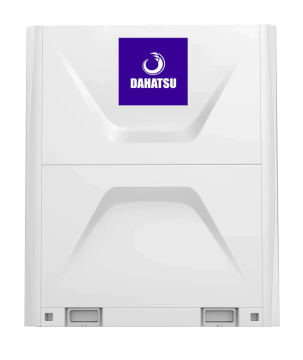

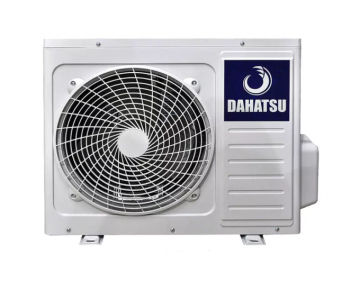

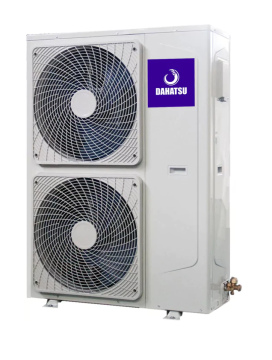

Наружные модули размещают с учётом расхода воздуха, рециркуляции, шума, снега и сервиса. Для кровли рассчитывают рамы, проходы и подъём оборудования. Электропитание, кабели связи и адресацию координируют с холодильной схемой.

Пусконаладка завершает проект, а не исправляет его

Перед запуском проверяют вакуум, массу заправки, питание, адреса и соответствие внутренних блоков ветвям. Автоматическая проверка системы не заменяет монтажный контроль. Ошибку соединения проще исправить до закрытия потолков и заселения здания.

Систему испытывают при разных сочетаниях зон, проверяют режимы, распределительные блоки, дренаж и диспетчеризацию. Фиксируют давления, температуры, токи и версии настроек. Эксплуатации передают исполнительные схемы и список адресов.

Сервис включает фильтры и дренаж всех внутренних блоков, наружные теплообменники, соединения и автоматику. Журнал аварий анализируют, а не очищают автоматически. План обслуживания согласуют с графиком здания и доступом в помещения.

Купить мультизональную VRF или VRV систему в Москве следует после проектного расчёта и проверки конфигурации производителем. Оборудование, магистрали, управление, монтаж и сервис образуют единое решение. Цена отдельных блоков без этой связки не показывает стоимость работающего объекта.

Вопросы о мультизональных системах

Чем VRF отличается от обычной мульти-сплит-системы?
VRF рассчитана на большее число зон, разветвлённую магистраль, расширенные длины и централизованное управление, но требует полноценного проектирования.

Может ли мультизональная система одновременно охлаждать и обогревать?
Только система с рекуперацией тепла и соответствующей схемой. Обычный тепловой насос работает в одном общем направлении.

Как подбирают мощность VRF-системы?
По нагрузкам отдельных зон, сценариям их одновременной работы, наружным условиям и допустимому коэффициенту подключения конкретной серии.
