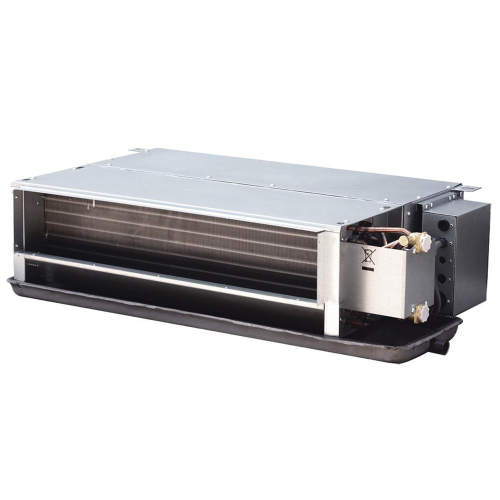

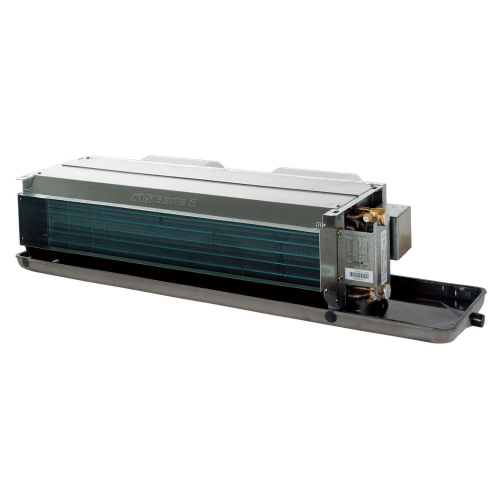

Канальный фанкойл скрыто устанавливается за потолком или в технической зоне и подаёт обработанный воздух через сеть воздуховодов. В теплообменник поступает холодная или горячая вода, вентилятор преодолевает сопротивление каналов. Поэтому агрегат выбирают одновременно с гидравлическим и аэродинамическим расчётом.
Модели различаются производительностью, внешним статическим напором, высотой корпуса, количеством теплообменников и доступными скоростями. Один блок может обслуживать одну либо несколько зон только в пределах рассчитанной сети. Развести воздуховоды по комнатам без балансировки недостаточно.
Канальный формат сохраняет интерьер без видимого внутреннего блока, но требует места для корпуса, пленумов, фильтра, обвязки и сервиса. Потолок проектируют после выбора оборудования. Люк должен позволять снять вентилятор, очистить поддон и добраться до клапана.
Статический напор подбирают по сопротивлению сети
Воздух теряет давление в каналах, поворотах, тройниках, решётках, фильтрах и шумоглушителях. Суммарное сопротивление сравнивают с характеристикой вентилятора при требуемом расходе. Свободный напор в каталоге не является запасом для любого количества комнат.
Низконапорные модели работают с короткими присоединениями, средненапорные допускают более развитую сеть. Избыточный напор может увеличить шум и усложнить балансировку. Недостаточный приводит к малому расходу на дальних решётках.
Подающий и обратный пленумы согласуют с размерами патрубков и скоростью воздуха. Внутри не должно быть резких препятствий и утечек. Гибкие вставки снижают передачу вибрации при правильном монтаже.
Решётки размещают так, чтобы струи перемешивали воздух без постоянного обдува людей. Расход по ветвям настраивают клапанами. Закрытие одной решётки меняет режим остальных и не заменяет зональную автоматику.
- Расход: определяется нагрузкой и допустимым перепадом температуры.
- Напор: покрывает сопротивление всех элементов воздушной сети.
- Пленумы: распределяют поток и соединяют корпус с каналами.
- Балансировка: обеспечивает проектный воздух в каждой ветви.
Водяной контур выбирают по режимам объекта
Двухтрубный канальный фанкойл использует один теплообменник и сезонно получает холодную или горячую воду. Четырёхтрубный имеет два контура и способен переключать режим зоны независимо при соответствующей системе. Количество труб определяют на стадии проекта.
Холодопроизводительность проверяют при расчётных температурах воды и воздуха. Показатели при 7/12 °C нельзя переносить без коррекции на другой график. Для нагрева используют отдельные таблицы и фактическую температуру теплоносителя.
Клапан регулирует расход по команде контроллера. Двухходовая и трёхходовая обвязка по-разному взаимодействует с насосной системой. Привод, напряжение и логика управления должны быть совместимы.
Трубопроводы, арматуру и корпус теплоизолируют в холодном режиме. Негерметичный шов изоляции становится источником влаги над потолком. Соединения опрессовывают до закрытия конструкций.
Дренаж проверяют реальным проливом
Конденсат собирается в поддоне и отводится самотёком с устойчивым уклоном либо помпой, если она предусмотрена. Трасса не должна иметь обратных уклонов и пережатых участков. При подключении к канализации используют корректный узел защиты от запаха.
Высоту корпуса считают вместе с поддоном, сифоном и трубой. Малое запотолочное пространство может не позволить нужный уклон. Решение принимают до монтажа, а не после появления воды на потолке.
Дренаж теплоизолируют, чтобы влага не выпадала снаружи. После сборки поддон заполняют водой и проверяют весь путь. Для помпы тестируют запуск, сигнал аварийного уровня и доступ к очистке.
Фильтр защищает теплообменник, но увеличивает сопротивление воздуха. Его класс и площадь учитывают в расчёте. Сервисный люк должен позволять снять элемент без сгибания и повреждения.
Монтаж завершается наладкой расхода и автоматики
Корпус подвешивают на рассчитанных креплениях с виброразвязкой и выставляют по уровню. Вес не передают на воздуховоды и трубы. Все подключения остаются доступными.
После заполнения удаляют воздух из теплообменника, проверяют давление и работу клапана. Затем измеряют расход воздуха и балансируют ветви. Температуру оценивают на устойчивом режиме системы.
Термостат управляет скоростями вентилятора и клапаном по заданному алгоритму. Датчик размещают вне прямой струи и источников тепла. Для нескольких помещений предусматривают отдельную зональную логику.
Регулярный сервис включает фильтр, теплообменник, поддон, дренаж и вентилятор. Повышенный шум, течь или падение расхода диагностируют, не повышая скорость вслепую. Потолочные люки не зашивают после сдачи.
Акустический расчёт учитывает шум самого вентилятора, скорость в каналах и передачу вибрации строительным конструкциям. Шумоглушитель имеет собственное сопротивление, которое включают в подбор напора. Мягкая вставка не исправляет свист в слишком маленькой решётке.
Возвратный воздух организуют через решётку или отдельный канал. Забор из закрытого потолочного пространства без проектного решения может переносить пыль и запахи. Путь возврата должен обеспечивать полный расчётный расход при закрытых дверях.
При зональном регулировании байпас или изменение скорости вентилятора поддерживают допустимый расход через теплообменник. Простое закрытие заслонок способно вывести вентилятор в нежелательный режим. Алгоритм проверяют для минимального количества открытых зон.
В акте наладки фиксируют расходы по решёткам, температуры воды, скорость вентилятора, положение клапана и ток оборудования. Эти значения создают базу для последующей диагностики. Без них падение производительности через год трудно отделить от изначальной ошибки сети.
Купить канальный фанкойл в Москве следует после расчёта воздушной сети и водяного режима. Мощность, напор, трубная схема и высота монтажа образуют одну спецификацию вместе с пленумами, клапаном и дренажом.
Вопросы о канальных фанкойлах
Как выбрать напор канального фанкойла?
По суммарному сопротивлению воздуховодов, поворотов, фильтров, решёток и других элементов при проектном расходе воздуха.
Можно ли одним канальным фанкойлом обслуживать несколько комнат?
Можно по рассчитанной и сбалансированной сети, учитывая управление зонами и невозможность произвольного закрытия ветвей.
Нужен ли канальному фанкойлу дренаж?
Да, при работе на охлаждение образуется конденсат. Его отводят самотёком или совместимой помпой с проверкой проливом.
