Водяная тепловая завеса формирует воздушный барьер в открытом проёме и нагревает поток теплоносителем из котельной. Электричество требуется вентиляторам и управлению, поэтому при длительной работе крупного объекта водяной нагрев может быть удобнее мощных ТЭНов. Взамен появляется гидравлическая обвязка и риск замерзания.

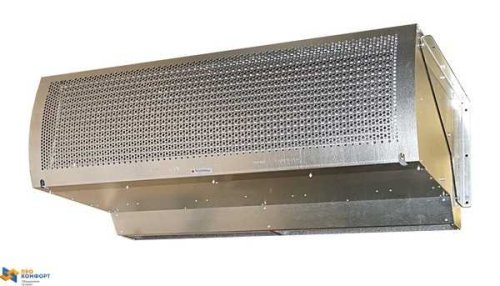

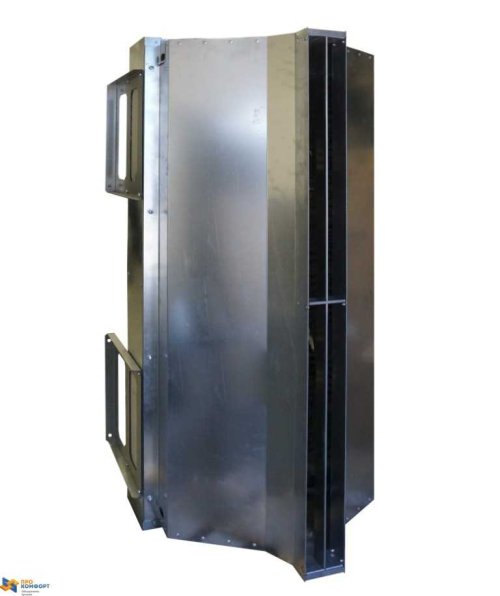

Завесы размещают горизонтально над дверью либо вертикально вдоль ворот. Размер, расход и дальность подбирают по геометрии и ветровому давлению. Тепловую отдачу проверяют для фактической температуры воды, а не по максимальному табличному режиму.
До покупки измеряют проём, определяют частоту открывания, график котельной и доступный напор. Затем выбирают клапан, балансировку, автоматику и способ защиты теплообменника. Воздушная и водяная части должны работать одновременно.
Проём перекрывает струя, а не паспортная тепловая мощность
Рабочая дальность горизонтальной завесы должна соответствовать высоте установки. Поток достигает пола с достаточной скоростью и направлением. При вертикальной схеме рассчитывают ширину и при необходимости ставят два аппарата.
Корпус располагают рядом с плоскостью проёма без балок и вывесок перед соплом. Жалюзи корректируют против проникновения наружного воздуха. Слишком сильный наклон уводит тепло из помещения.
Вытяжка и разрежение могут втягивать холод даже через мощную завесу. Баланс вентиляции проверяют при всех режимах. Для ворот учитывают ветер и движение транспорта.
Несколько секций устанавливают без разрывов в воздушном экране. Скорости согласуют, чтобы потоки не образовывали завихрение. Группа управляется совместно с воротами.
Высокий расход воздуха увеличивает дальность, но может создавать шум и сквозняк. Скорость в зоне людей ограничивают. Для магазина и производственных ворот используются разные критерии комфорта.
Пусконаладка включает измерение потока у нижней или дальней кромки. Направление проверяют при открытом проёме и работающей вентиляции. Только так видно, удерживает ли экран наружный воздух.
Температурный график задаёт реальную отдачу теплообменника
Мощность зависит от температуры подачи и обратки, входящего воздуха, расхода воды и скорости вентилятора. При низкотемпературной котельной отдача заметно ниже максимальной. Используют таблицу конкретной модели.
Расход теплоносителя рассчитывают по мощности и допустимому перепаду температур. Сопротивление теплообменника участвует в подборе насоса. Недостаточный поток оставляет воздух холодным, чрезмерный нарушает баланс системы.
Двухходовой клапан регулирует расход через завесу, трёхходовой поддерживает циркуляцию в ветви по выбранной схеме. Привод согласуют с контроллером. Неправильная характеристика клапана делает регулирование резким.
Балансировочная арматура распределяет воду между несколькими аппаратами. Ближайшая завеса не должна забирать весь поток. Настройки фиксируют после измерения температур и расходов.
Незамерзающий теплоноситель применяют только при совместимости материалов и котельной. Его вязкость повышает сопротивление и меняет мощность. Концентрацию учитывают в расчёте.
Качество воды и фильтр защищают тонкие каналы от шлама. Загрязнение увеличивает перепад и снижает отдачу. Теплообменник промывают разрешённым способом.
Защита от замерзания должна работать при любой остановке
Проём является холодной зоной, поэтому вода в неподвижном теплообменнике может замёрзнуть быстро. Автоматика отслеживает температуру и открывает клапан, запускает циркуляцию либо останавливает вентилятор по проектному алгоритму.
Падение давления, отключение насоса или котельной рассматривают как аварийные сценарии. Одного комнатного термостата недостаточно. Для критичного входа предусматривают резерв или безопасный слив.
Воздухоотводчик ставят в верхней точке, слив — в нижней, если схема это допускает. После монтажа и обслуживания теплообменник полностью развоздушивают. Воздушная пробка ограничивает циркуляцию и создаёт холодный участок.
Трубы в холодной зоне изолируют и прокладывают без застойных карманов. Запорные краны не должны случайно отсечь защитную циркуляцию. Положение арматуры маркируют.
Датчик замерзания имеет приоритет над комфортным регулированием. Его исправность проверяют до сезона. Обходить блокировку ради продолжения работы нельзя.
После длительной остановки систему запускают с контролем температуры воды и герметичности. Замёрзший теплообменник не отогревают открытым пламенем. Повреждение может проявиться только после роста давления.
Монтаж объединяет крепление, трубы и управление
Кронштейны рассчитывают по массе заполненного аппарата и вибрации. Корпус крепят к несущему основанию с сервисными отступами. Патрубки не принимают вес трубопровода.
Разъёмные соединения, запорная арматура и фильтр остаются доступными. Компенсация температурного расширения предотвращает нагрузку на теплообменник. После сборки проводят испытание.

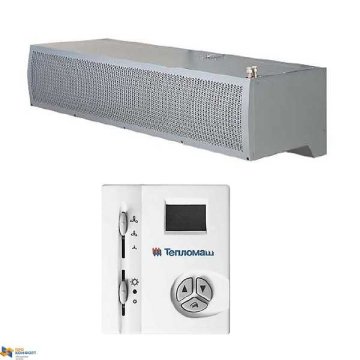

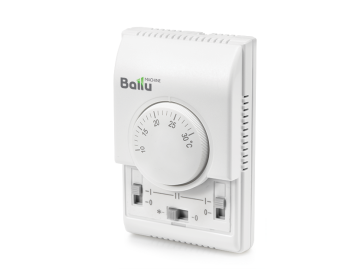

Дверной контакт включает рабочий режим, термостат управляет клапаном, контроллер выбирает скорость вентилятора. Последовательность исключает холодный обдув и перегрев. Группу завес синхронизируют.
Электрическую линию вентиляторов защищают и заземляют. Регулятор должен соответствовать типу двигателя. Произвольное снижение напряжения может перегреть мотор.
Решётки и оребрение очищают по загрязнённости. Пыль уменьшает воздух и мощность, а погнутое оребрение повышает сопротивление. Доступ для сервиса не закрывают отделкой.
Перед холодным сезоном испытывают дверной контакт, клапан, датчик защиты и аварийный алгоритм при остановке насоса. Температуру обратки проверяют на максимальном расходе воздуха. Результаты сохраняют для сравнения после обслуживания.
Купить водяную тепловую завесу в Москве следует после расчёта проёма и котельной. Струя удерживает наружный воздух, вода даёт тепло, а клапан и защита сохраняют режим. Хороший проект помнит о холоде даже тогда, когда вентилятор остановлен.
Вопросы о водяных тепловых завесах
Как подобрать водяную завесу по мощности?
Сначала выбирают струю по проёму, затем проверяют тепловую отдачу при фактических температурах воды, воздуха и расчётном расходе.
Как защитить водяную завесу от замерзания?
Проект предусматривает датчик, циркуляцию, управление клапаном, допустимый антифриз или слив с учётом отказа насоса и котельной.
Какой клапан нужен водяной тепловой завесе?
Двух- или трёхходовой клапан с рассчитанной пропускной способностью и совместимым приводом выбирают по гидравлической схеме объекта.
