Как устроен панельный радиатор

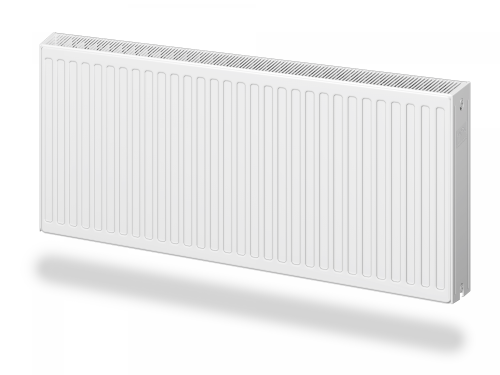

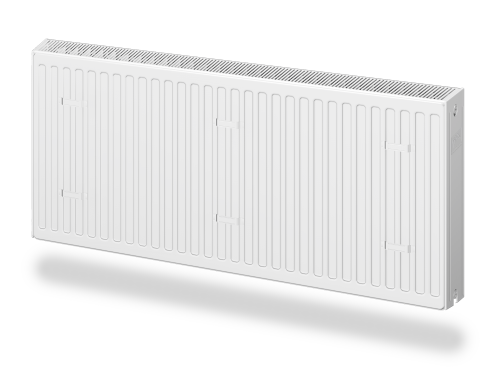

Стальной панельный радиатор состоит из сваренных панелей с каналами для теплоносителя. Между ними могут располагаться конвекционные пластины, увеличивающие передачу тепла воздуху. Такая конструкция дает высокую мощность при небольшой глубине, быстро реагирует на регулировку и хорошо подходит для автономного отопления частного дома или квартиры с подходящими параметрами системы.

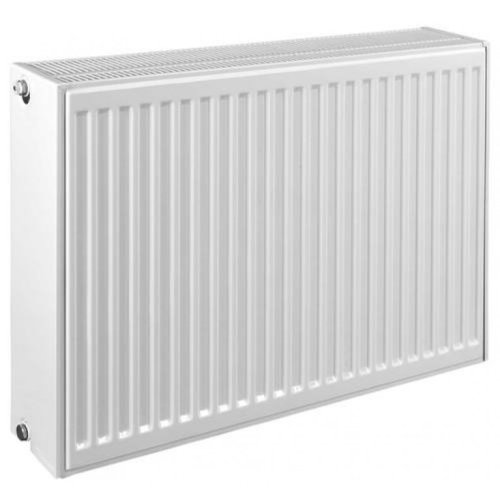

В маркировке первая цифра показывает количество нагревательных панелей, вторая — число конвекционных рядов. Тип 11 имеет одну панель и один ряд оребрения, тип 22 — две панели и два ряда, тип 33 — три панели и три ряда. Чем выше тип, тем больше глубина и обычно мощность при одинаковой высоте и длине.
Тонкий тип 10 или 11 удобен в узкой нише и там, где важна простая очистка. Тип 22 считается универсальным по соотношению размеров и теплоотдачи. Тип 33 выбирают, когда длина стены ограничена, а требуется значительная мощность. Он сильнее выступает в комнату и требует достаточного пространства для движения воздуха.
Тепло передается излучением нагретых панелей и конвекцией. Поэтому закрытый декоративный экран, плотная штора или слишком маленький зазор до подоконника снижают фактическую отдачу. Прибор может быть правильно рассчитан на бумаге и все равно греть хуже, если его аккуратно спрятали от комнаты.
Сталь чувствительна к длительному контакту внутренней поверхности с кислородом, поэтому систему не оставляют без теплоносителя без необходимости. Для открытых контуров и сетей с частыми сливами совместимость уточняют отдельно. Паспортные значения давления, температуры и качества теплоносителя должны соответствовать реальным условиям эксплуатации.
Расчет мощности и выбор размера
Мощность радиатора рассчитывают по теплопотерям помещения, а не только по площади. На результат влияют наружные стены, окна, высота потолка, утепление, этаж и расчетная температура на улице. Упрощенная норма на квадратный метр подходит для предварительной оценки, но в угловой комнате или доме с панорамным остеклением способна дать заметную ошибку.
В каталогах теплоотдачу часто указывают для определенного температурного напора. Если котел работает в низкотемпературном режиме, фактическая мощность будет ниже табличной. При выборе нужно пересчитать показатель под планируемые температуры подачи, обратки и воздуха. Особенно это важно для конденсационного котла и системы, рассчитанной на экономичный режим.

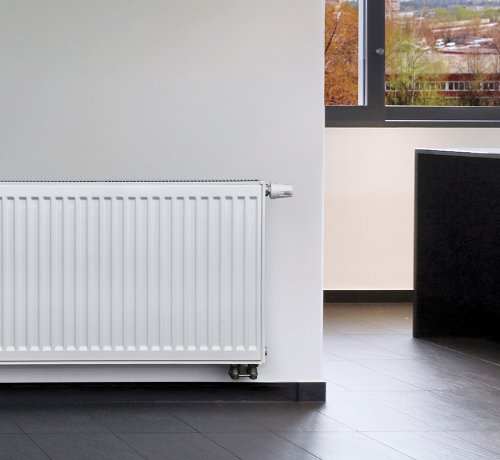

После определения мощности выбирают сочетание высоты, длины и типа. Длинный радиатор лучше перекрывает холодный поток от широкого окна, а более толстый тип помогает получить ту же отдачу при коротком простенке. Под окном желательно распределить тепло по значительной части проема, не нарушая монтажные зазоры.
Стандартная высота 500 мм распространена, но доступны низкие и высокие варианты. До заказа измеряют расстояние от пола до подоконника и вычитают необходимые зазоры сверху и снизу. Учитывают также высоту кронштейнов, положение труб и плинтус. Радиатор, который помещается ровно до миллиметра, на практике обычно не помещается.
Запас мощности должен быть обоснованным. Чрезмерно большой прибор можно ограничить термостатическим клапаном, но он дороже, занимает больше места и усложняет настройку. Небольшой запас полезен для быстрого прогрева и неблагоприятных условий, однако заменять расчет выбором самой крупной панели не стоит.
Боковое и нижнее подключение

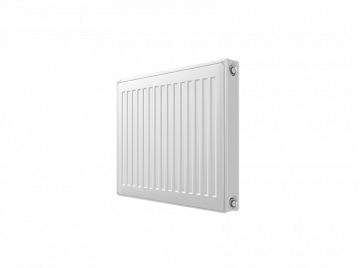

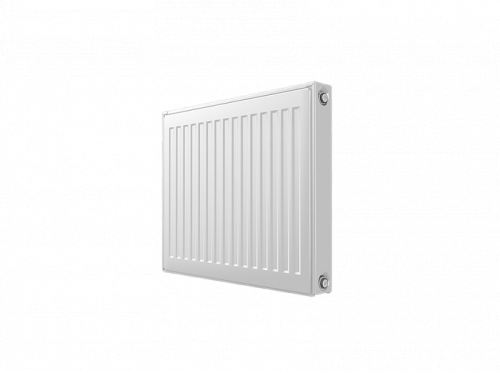

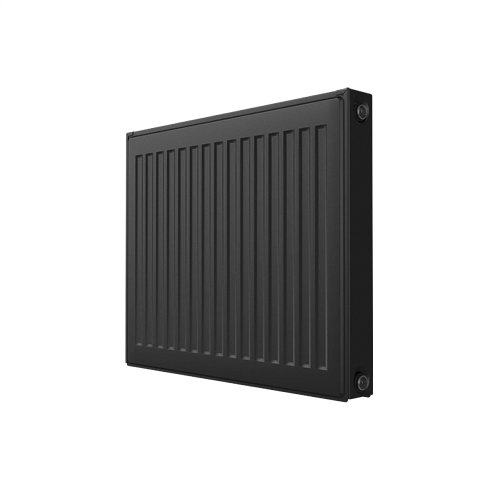

Модели с боковыми патрубками удобны для традиционной разводки и позволяют применять разные схемы подключения. Для длинного радиатора направление подачи и обратки особенно важно: неудачная схема может оставить дальний край прохладным. Рекомендованное подключение выбирают по длине прибора, направлению потока и документации производителя.

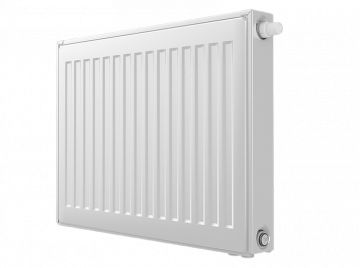

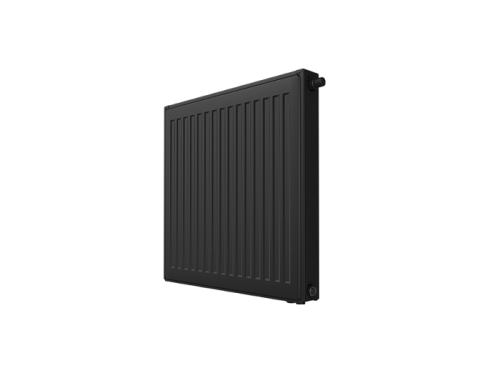

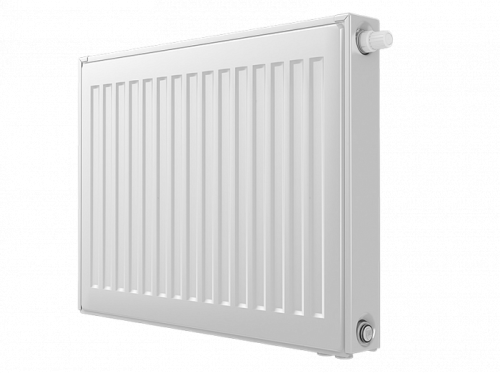

Радиатор с нижним подключением помогает скрыть трубы в полу или стене и часто комплектуется встроенным клапаном под термостатическую головку. Нужно проверить, с какой стороны расположен узел и как обозначены подача и обратка. Перепутанные линии ухудшают регулирование и способны вызвать шум, хотя внешне монтаж будет выглядеть безупречно.
Рабочее давление модели сопоставляют с системой. В автономном контуре оно обычно невысокое и контролируемое, а в централизованной сети возможны испытания и перепады. Для квартиры решение принимают по данным управляющей организации и паспорту радиатора. Одна надпись «для отопления» не подтверждает совместимость с конкретным домом.
На подаче устанавливают регулирующую арматуру, на обратке — запорный или настроечный клапан согласно проекту. Воздухоотводчик располагают в верхней точке, не занятой подводкой. Резьбовые соединения оставляют доступными. Арматура должна соответствовать диаметру, давлению и расчетному расходу, иначе мощный радиатор будет получать слишком мало воды.

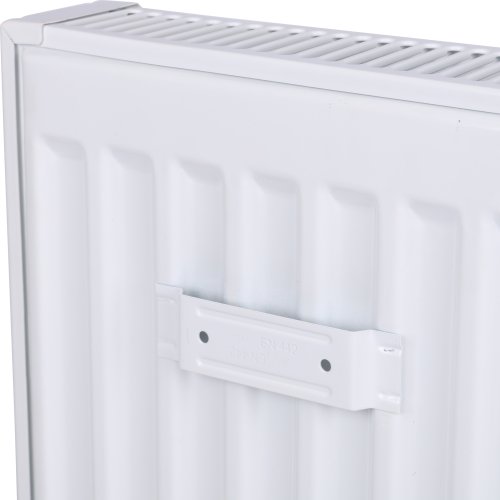

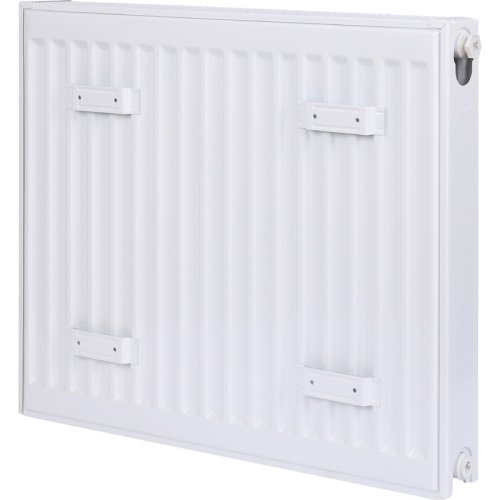

Кронштейны крепят к несущему основанию с учетом массы прибора и теплоносителя. Радиатор выставляют по требованиям производителя, не используя трубы как опору. После заполнения удаляют воздух, балансируют контур и проверяют соединения на холодном и горячем режиме. Равномерность прогрева оценивают только после выхода системы на устойчивую работу.
Комплектация, эксплуатация и заказ
Перед покупкой проверяют тип, высоту, длину, глубину, мощность при заданном температурном режиме, схему подключения и рабочее давление. Полезно сверить артикул с технической таблицей: близкие по названию модели различаются всего одной цифрой, но эта цифра может означать другую глубину или встроенный клапан.
Комплектность зависит от серии. В коробке могут быть кронштейны, заглушка, воздухоотводчик и боковые панели, а узел нижнего подключения, термоголовка и переходники приобретаются отдельно. Состав фиксируют до доставки, чтобы монтажник не обнаружил нехватку детали уже после слива системы.

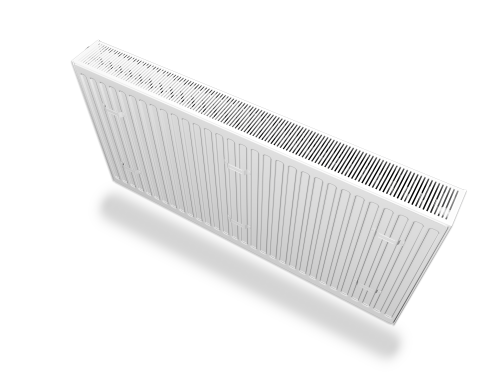

Наружное покрытие очищают мягкой тканью без абразива. Конвекционные пластины периодически освобождают от пыли узкой насадкой пылесоса или мягкой щеткой при остывшем приборе. Пыль между панелями снижает движение воздуха и при нагреве дает запах. Съемная верхняя решетка упрощает уход, если ее демонтаж предусмотрен инструкцией.
При приемке осматривают углы, лицевую панель, патрубки и упаковку. Вмятина на тонком металле не выправляется бесследно, а поврежденная резьба осложняет герметичное соединение. Радиатор хранят вертикально или в положении, рекомендованном изготовителем, защищая от влаги и строительной пыли до монтажа.
Для подбора достаточно передать расчетную мощность, температуры системы, доступные размеры, способ подключения и рабочее давление. Затем можно сравнивать цвет, цену и срок поставки среди технически подходящих вариантов. Такой порядок исключает распространенную ситуацию, когда тип 22 выбран «как у всех», но не соответствует ни нише, ни режиму котла.
Вопросы о стальных панельных радиаторах
Что означают типы 11, 22 и 33?
Первая цифра указывает количество нагревательных панелей, вторая — число рядов конвекционного оребрения. С ростом типа увеличиваются глубина и, как правило, мощность.
Как рассчитать мощность панельного радиатора?
Сначала определяют теплопотери помещения, затем пересчитывают паспортную мощность под температуры подачи, обратки и воздуха. Для точного результата нужен теплотехнический расчет.
Можно ли ставить стальной панельный радиатор в квартире?
Можно, если рабочее и испытательное давление, температура и требования к теплоносителю соответствуют параметрам дома. Эти данные сверяют с управляющей организацией и паспортом модели.
