Буферные накопители

Буферный накопитель принимает избыточное тепло от котла или теплового насоса и возвращает его системе, когда источник снизил мощность или остановился. Ёмкость сглаживает циклы, разделяет контуры по расходу и помогает согласовать генерацию с потреблением. Это элемент отопления, а не обычный бойлер горячей воды.

Особенно заметна польза рядом с твердотопливным котлом, которому комфортнее работать полным циклом, и с тепловым насосом, чувствительным к частым пускам. В сложной котельной бак может выполнять роль гидравлического разделителя. Но большой цилиндр сам по себе не исправляет ошибочную схему: нужны расчёт объёма, патрубков и автоматики.

Модели различаются вместимостью, рабочим давлением, числом подключений, наличием одного или нескольких теплообменников и подготовкой ГВС. До заказа проверяют назначение каждого контура, температурный график, доступное место и путь заноса. Ёмкость на 1000 литров редко проходит туда, куда её нарисовали после отделки.

Объём зависит от источника и задачи накопления

Для твердотопливного котла объём связывают с мощностью, закладкой топлива, длительностью горения и допустимым диапазоном температур бака. Задача — принять энергию активной фазы без перегрева системы. Простой норматив литров на киловатт служит отправной точкой, окончательный расчёт выполняют по энергии.

Тепловому насосу буфер может обеспечить минимальный объём воды и время работы компрессора. Здесь слишком большая ёмкость не всегда полезна: она увеличивает инерцию и теплопотери. Требования производителя насоса к минимальному объёму и расходу имеют приоритет.

Буфер на 500 литров подходит одному набору мощности и режима, 1000 литров — другому. Полезная энергия зависит не только от литров, но и от разницы между максимальной и минимально пригодной температурой. Низкотемпературный тёплый пол способен использовать запас дольше, чем радиаторы, требующие горячей подачи.

Если бак нужен преимущественно как гидравлический разделитель, расчёт отличается от длительного аккумулирования. Важны расходы контуров и расположение патрубков, а большой энергетический запас может не требоваться. Назначение формулируют до выбора каталожной модели.

• Источник: мощность, минимальный цикл, топливо и температурный режим.
• Потребители: радиаторы, тёплый пол, вентиляция и приготовление ГВС.
• Запас: полезная разница температур и нужная длительность отдачи.
• Котельная: размеры, дверные проёмы, нагрузка на пол и сервисные расстояния.

Теплообменники разделяют несовместимые контуры

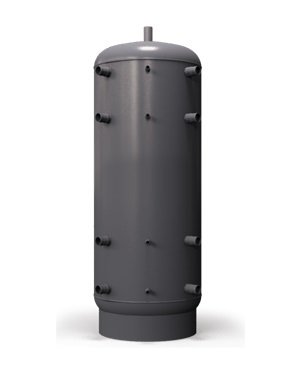

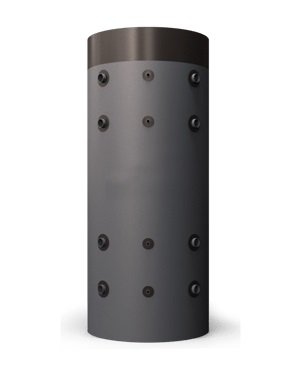

Пустой буфер без змеевика хранит теплоноситель основной системы. Он проще и эффективен, когда все источники и потребители могут работать с одной средой и давлением. Патрубки на разных уровнях помогают сохранить температурное расслоение.

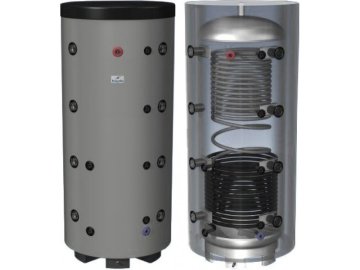

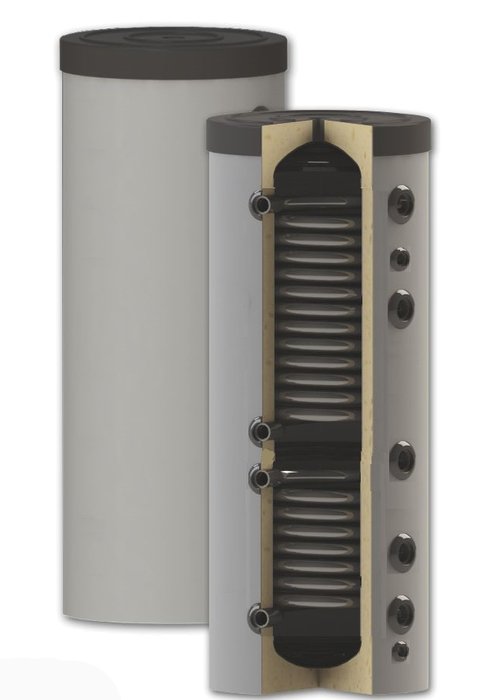

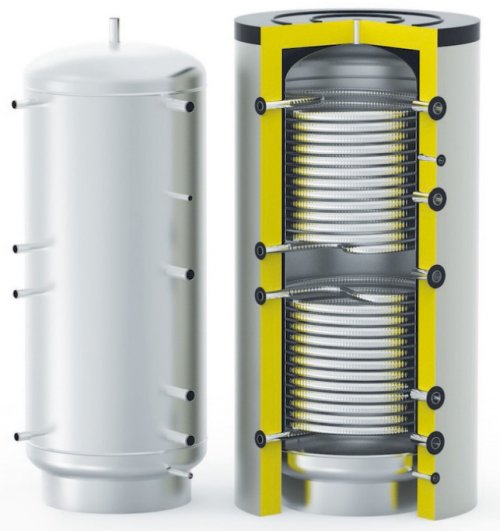

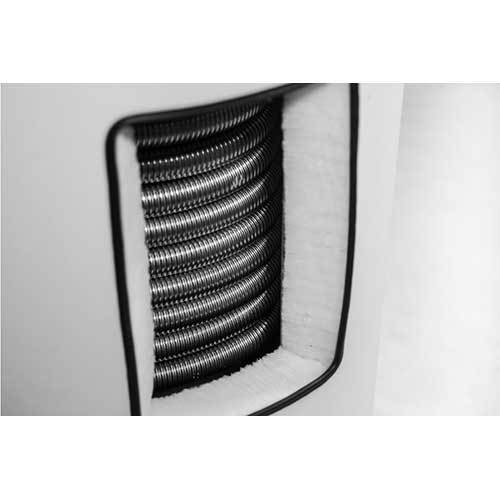

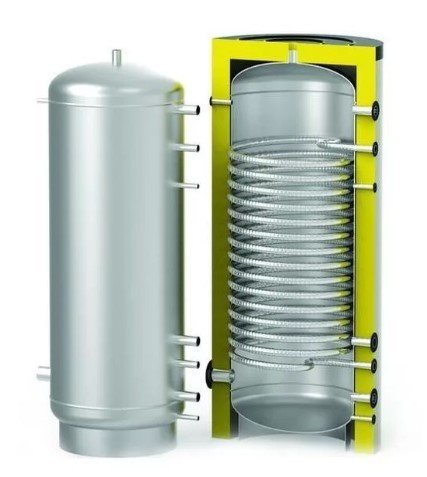

Встроенный теплообменник отделяет солнечный контур с антифризом, другой источник или систему с иным давлением. Его площадь и допустимая мощность должны соответствовать задаче. Маленький змеевик ограничит передачу тепла, даже если объём бака выбран правильно.

Подготовка горячей воды возможна через отдельный змеевик или встроенную ёмкость. Производительность по ГВС зависит от температуры буфера, расхода и площади теплообменника. Такой вариант требует санитарно подходящих материалов и защиты от ожога на выходе.

Несколько источников подключают так, чтобы каждый работал в своём расчётном диапазоне. Твердотопливный котёл нуждается в защите обратки от низкой температуры, солнечный контур — в своей группе безопасности, тепловой насос — в требуемом расходе. Буфер объединяет систему, но не отменяет эти узлы.

Стратификация повышает полезность накопленного тепла

Горячая вода естественно собирается сверху, более холодная остаётся внизу. Если потоки введены правильно и не перемешивают весь объём, верхняя часть быстрее достигает пригодной температуры. Это позволяет начать отдачу тепла до полного прогрева бака.

Большая скорость через неподходящий патрубок разрушает слои. Диаметры выбирают по расходу и допустимой скорости, а насосы настраивают под контуры. Расположение датчиков должно отражать температуру верхней, средней и нижней зон, а не одной случайной точки.

Автоматика включает источники и насосы по этим датчикам, учитывая приоритеты. Например, котёл заряжает бак, отопление забирает тепло через смесительный узел, а резервный нагрев запускается при снижении верхней температуры. Без согласованной логики насосы могут перемешивать ёмкость и работать друг против друга.

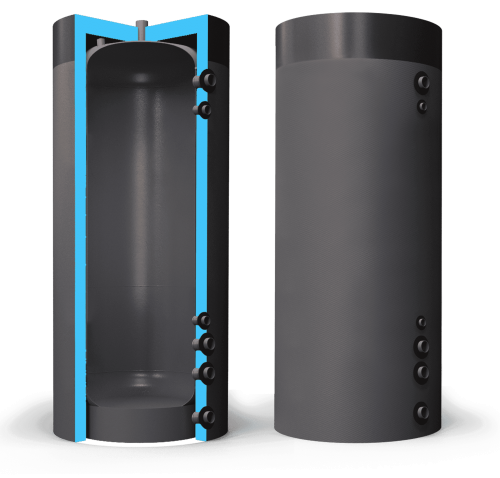

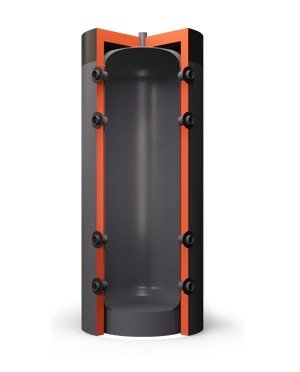

Теплоизоляция уменьшает постоянные потери в котельную. Сравнивают толщину и материал заводского кожуха, качество закрытия патрубков и допустимую температуру. Неизолированные соединения вокруг хорошо утеплённого бака способны отдавать заметную долю тепла.

Монтаж учитывает массу, давление и аварийные режимы

Один литр воды добавляет примерно килограмм к массе корпуса. Заполненный накопитель 1000 литров вместе с арматурой создаёт серьёзную нагрузку на основание. Пол проверяют заранее, бак выставляют вертикально и оставляют доступ к ревизии, датчикам и фланцам.

Рабочее давление бака должно быть не ниже расчётного давления контура. В закрытой системе предусматривают расширительный бак, предохранительный клапан, манометр и воздухоудаление. Объём расширительной ёмкости считают с учётом всей воды, добавленной буфером.

Для твердотопливного котла особенно важен аварийный отвод тепла при отключении электричества. Схема может включать гравитационный контур, охлаждающий теплообменник или резервное питание насосов. Конкретное решение соответствует котлу и проекту, а не универсальной картинке из интернета.

Перед заполнением систему промывают, соединения испытывают, датчики проверяют. После запуска балансируют расходы и наблюдают за температурными слоями. Если верх и низ всегда одинаковы, бак может перемешиваться из-за неверной гидравлики.

Купить буферный накопитель в Москве следует после теплотехнического и гидравлического расчёта. Для твердотопливного котла важен приём энергии закладки, для теплового насоса — минимальный цикл и объём системы, для нескольких контуров — разделение расходов. Объём, змеевики, патрубки и автоматика выбираются как единый узел котельной.

Вопросы о буферных накопителях

Как рассчитать объём буферного накопителя?
Определите энергию, которую источник должен передать за рабочий цикл, и полезную разницу температур бака. Дополнительно учитывают требования котла или теплового насоса и режим потребителей.

Нужен ли теплообменник в буферной ёмкости?
Он нужен для отделения контура с антифризом, другого давления или подготовки горячей воды. Если все контуры работают с одним теплоносителем, может подойти бак без змеевика.

Чем буферный накопитель отличается от бойлера?
Буфер хранит теплоноситель системы отопления и согласует источники с потребителями. Бойлер предназначен прежде всего для запаса санитарной горячей воды.
