Канальные вентиляторы

Канальный вентилятор устанавливается внутри сети воздуховодов и перемещает воздух в приточной или вытяжной системе. Корпус подбирают под круглое либо прямоугольное сечение, а рабочую точку — по требуемому расходу и сопротивлению сети. Совпадение диаметра с трубой ещё не означает, что вентилятор обеспечит нужный воздухообмен.

В категории встречаются осевые, диагональные и радиальные конструкции, обычные и шумоизолированные исполнения. Они различаются создаваемым давлением, акустикой, габаритами и допустимым способом регулирования. Для короткой прямой вытяжки и разветвлённой сети с фильтром нужны разные характеристики.

До заказа рассчитывают расход по назначению помещений, строят схему воздуховодов и определяют потери давления. Затем выбирают модель по кривой производительности, проверяют температуру перемещаемого воздуха, напряжение, управление и место сервисного доступа.

Рабочую точку находят на характеристике вентилятора

Расход воздуха задаётся требованиями к вентиляции, технологией или расчётом кратности и выделений. Сопротивление складывается из прямых участков, поворотов, переходов, решёток, клапанов, фильтров и шумоглушителей. Чем сложнее сеть, тем выше требуемое статическое давление.

Кривая вентилятора показывает связь расхода и давления. Рабочая точка находится на пересечении этой кривой с характеристикой сети. Значение «максимальный расход» обычно относится к почти свободному выходу и не должно использоваться как фактическая производительность в смонтированной системе.

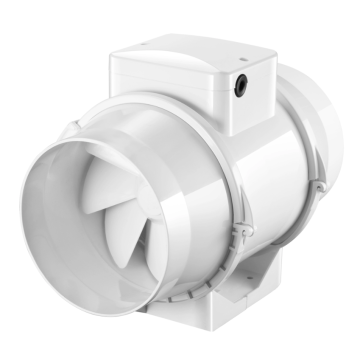

Радиальный или диагональный канальный вентилятор чаще лучше переносит сопротивление развитой сети. Осевой подходит при небольшом напоре и прямом пути воздуха. Выбор конструкции выполняют по расчётной точке и эффективности, а не по представлению, что один тип всегда мощнее другого.

Запас по давлению учитывает расчётную неопределённость и загрязнение фильтров, но не должен быть произвольным. Избыточный вентилятор увеличивает шум, потребление и сложность балансировки. Регулятор скорости помогает настроить расход только в допустимом диапазоне двигателя.

• Расход: потребность помещений или технологического процесса.
• Сопротивление: воздуховоды, фасонные детали, фильтры и решётки.
• Рабочая точка: расход и давление на характеристике модели.
• Запас: обоснованная поправка без чрезмерного увеличения мощности.

Круглое и прямоугольное исполнение связывают с сетью

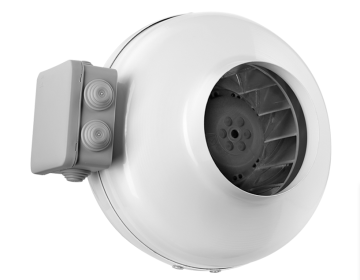

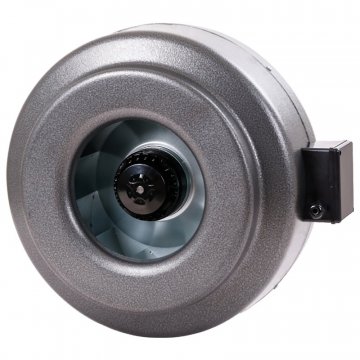

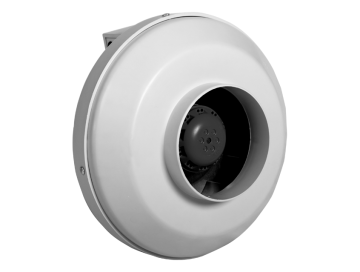

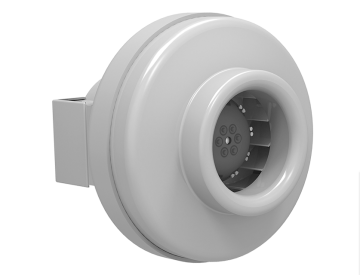

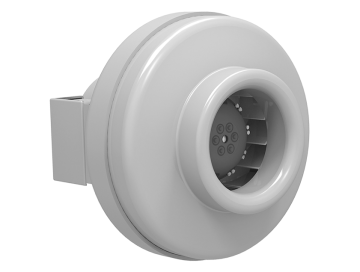

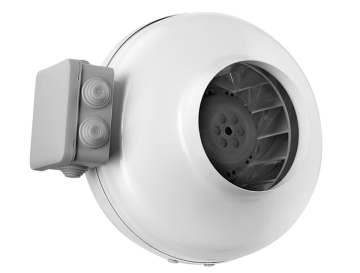

Круглый вентилятор удобно встраивается в спирально-навивной или гибкий воздуховод соответствующего диаметра. Переходы должны сохранять проходное сечение и не создавать резкого возмущения потока. Для обслуживания предусматривают возможность снять корпус или открыть его сервисную часть.

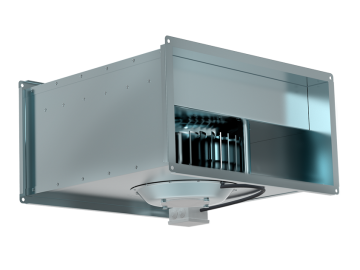

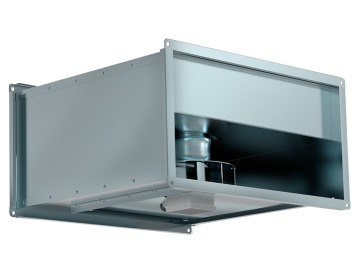

Прямоугольная модель применяется в сетях соответствующего сечения и обычно имеет фланцевое подключение. Проверяют положение корпуса, направление воздуха и доступ к двигателю. Габарит присоединения не заменяет проверку фактической площади сечения и скорости.

Температура, влажность, запылённость и состав воздуха должны находиться в пределах паспорта. Обычный канальный вентилятор не используют для дыма, жирного кухонного воздуха, агрессивной или взрывоопасной среды без специального исполнения. Назначение системы определяют до выбора каталожной серии.

Обратный клапан предотвращает нежелательный переток при остановке, но добавляет сопротивление. Фильтр защищает оборудование и помещение, однако требует контроля загрязнения. Все сетевые элементы включают в расчёт, а не добавляют после покупки как аксессуары без влияния на производительность.

Шум снижают компоновкой, а не одним названием

Акустика зависит от рабочей точки, скорости вращения, движения воздуха в канале и передачи вибрации на конструкции. Обозначение «тихий» имеет смысл только вместе с измеренными данными и условиями. Вентилятор, работающий далеко от оптимального режима, может шуметь сильнее ожидаемого.

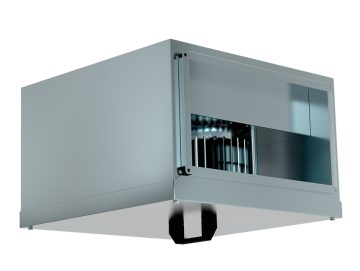

Шумоизолированный корпус уменьшает излучение от двигателя и рабочего колеса. Для шума по воздуховоду применяют шумоглушители, выбирая их по диапазону частот и допустимому сопротивлению. Гибкие вставки и виброопоры ограничивают передачу вибрации на сеть и перекрытия.

Скорость воздуха контролируют выбором сечения. Резкий переход, закрытая заслонка или решётка малого размера создают свист, который не лечится оклейкой корпуса. Прямые участки до и после вентилятора выполняют по рекомендациям производителя, если компоновка это допускает.

Для спальни, кабинета или студии размещение оборудования выносят из чувствительной зоны и проверяют шум в расчётном режиме. Регулирование оборотов согласуют с типом двигателя. Не каждый однофазный вентилятор допускает любой случайный регулятор напряжения.

Монтаж сохраняет расчётный расход и доступ

Корпус ориентируют по стрелке потока и допустимому положению двигателя, соединения герметизируют. Вентилятор крепят независимо от слабых участков воздуховода и защищают от вибрации. Электрическое подключение выполняют по схеме с предусмотренной защитой.

Регулятор, датчики, таймер или автоматику подключают с учётом тока и способа управления двигателя. Для EC-модели проверяют управляющий сигнал, для ступенчатой — доступные скорости. Сервисный выключатель размещают так, чтобы оборудование можно было безопасно обслужить.

После запуска измеряют фактический расход или давление, проверяют направление вращения, ток, шум и работу клапанов. Систему балансируют по ветвям. Открытие всех заслонок до упора не гарантирует правильного распределения между помещениями.

Для очистки рабочего колеса и проверки двигателя оставляют люк подходящего размера. Фильтры обслуживают до заметного падения расхода, крепления и изоляцию периодически осматривают. Скрытый вентилятор без доступа обычно становится доступным ровно тогда, когда отделка уже закончена.

Купить канальный вентилятор в Москве следует после расчёта сети. Диаметр, расход, давление, шум, температура воздуха и регулирование формируют одну спецификацию. Правильно выбранная модель работает в своей точке, а не пытается силой исправить слишком узкий воздуховод.

Вопросы о канальных вентиляторах

Как подобрать производительность канального вентилятора?
Сначала определяют нужный расход и сопротивление всей сети, затем находят модель, обеспечивающую эту рабочую точку по характеристике.

Что выбрать: осевой или радиальный канальный вентилятор?
Осевой подходит сети с небольшим сопротивлением, радиальный или диагональный чаще выбирают для более высокого напора. Решение подтверждают расчётом.

Как уменьшить шум канального вентилятора?
Нужно правильно выбрать рабочую точку и сечения, применить виброразвязку, герметичный монтаж, а при необходимости — шумоизолированный корпус и шумоглушитель.
