Кассетные сплит-системы (кондиционеры)

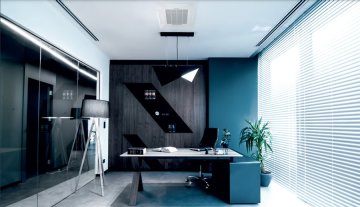

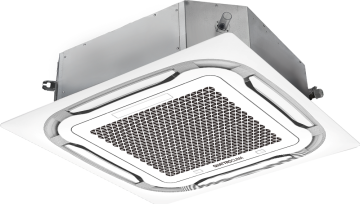

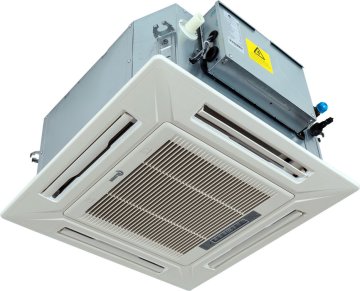

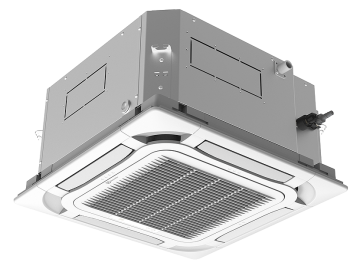

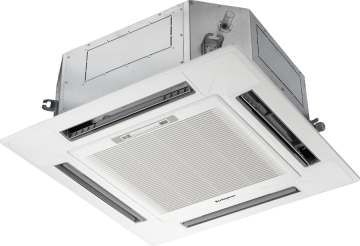

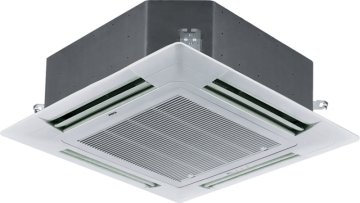

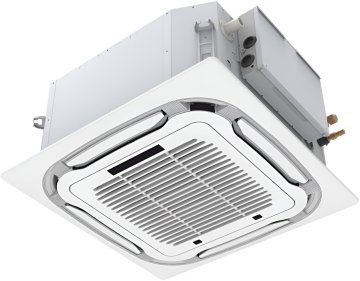

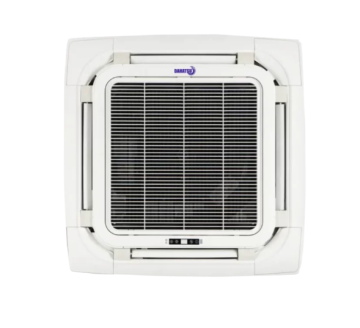

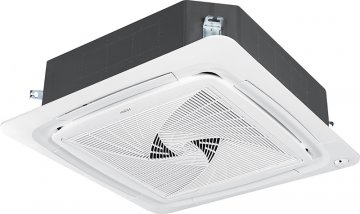

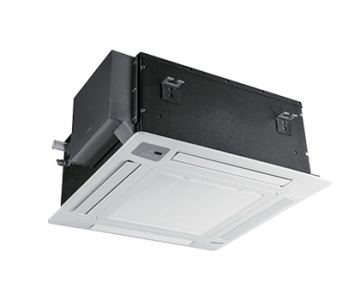

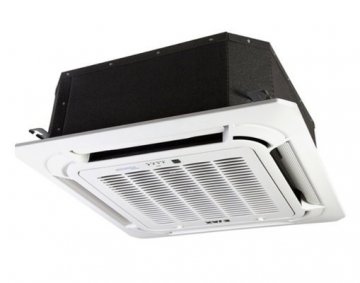

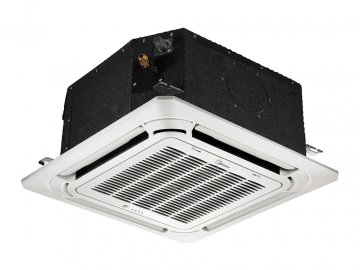

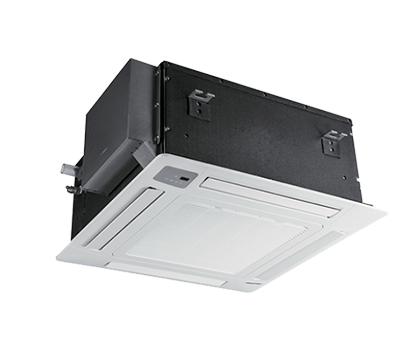

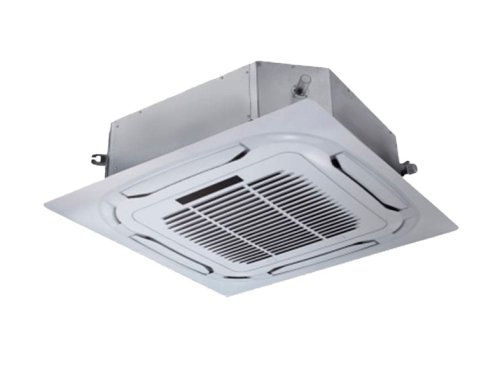

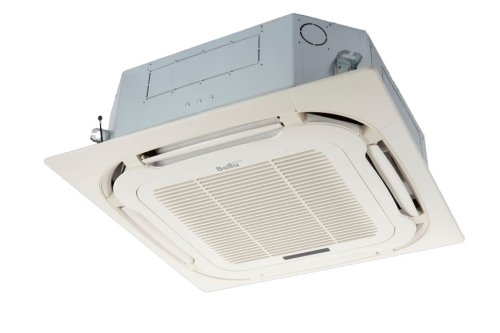

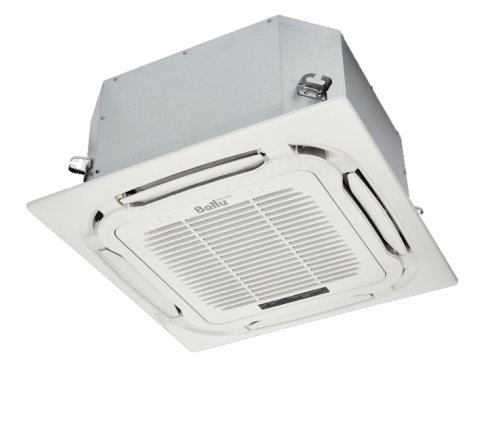

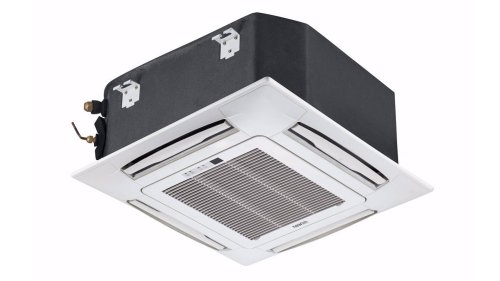

Кассетная сплит-система устанавливается в пространстве подвесного потолка и подаёт воздух через декоративную панель. Четырёхпоточный блок распределяет струи в разные стороны и подходит для офиса, магазина, ресторана, зала и другого открытого помещения. На виду остаётся панель, а корпус и коммуникации скрываются.

В категории представлены модели классов 18, 24, 36, 48 и 60, инверторные и неинверторные комплекты, стандартные и компактные панели. Число в маркировке ориентировочно отражает холодопроизводительность в тысячах BTU. Площадь обслуживания зависит от теплопритоков и высоты, поэтому индекс не является готовым проектом.

Перед покупкой проверяют размеры потолочной ячейки, глубину запотолочного пространства, расположение светильников и возможность отвода конденсата. Затем рассчитывают мощность, расход и направление воздуха. Кассетный блок удобен в центре помещения, но его нельзя просто вставить в любой свободный квадрат потолка.

Потоки распределяют воздух по открытой зоне

Четырёхпоточная кассета направляет воздух по сторонам и создаёт широкое покрытие. Жалюзи позволяют корректировать направление, а отдельные створки у некоторых моделей закрываются. Для вытянутого помещения или установки у стены может быть удобнее однопоточный или двухпоточный блок.

Высота потолка влияет на дальность струи и ощущение сквозняка. При низком монтаже поток может попадать на людей, при слишком высоком - хуже доходить до рабочей зоны. Допустимая высота и режим для высоких потолков указаны в технических данных.

Расположение рабочих мест, стеллажей и перегородок учитывают до выбора точки монтажа. Высокая мебель меняет циркуляцию, а перегородка может оставить часть помещения без нормального перемешивания. Несколько блоков меньшей мощности иногда распределяют воздух равномернее одного крупного.

Кассетная система в основном обрабатывает воздух одной открытой зоны. Пытаться охлаждать соседние кабинеты через открытые двери неэффективно. Для нескольких закрытых помещений применяют отдельные внутренние блоки или канальное распределение.

Мощность учитывает людей, свет и оборудование

В коммерческом помещении внутренние теплопритоки часто выше бытовых. Посетители, компьютеры, витринное освещение, холодильное и кухонное оборудование добавляют нагрузку. Расчёт выполняют для пикового заполнения и наружных условий, а не только по площади пола.

Класс 18 или 24 подходит для одной группы нагрузок, 36, 48 и 60 - для более крупных зон, но точная мощность берётся из технической таблицы. При высокой наружной температуре и длинной трассе доступная производительность может отличаться от номинальной.

Инверторная модель изменяет мощность и точнее поддерживает температуру при переменной посещаемости. Важна нижняя граница регулирования: после ухода посетителей нагрузка падает. Неинверторная система работает циклами и может быть уместна при другом бюджете и режиме.

• Теплопритоки: остекление, люди, освещение, техника и наружный воздух.
• Геометрия: площадь, высота, форма зала, перегородки и размещение мебели.
• Потолок: модуль панели, глубина, несущие подвесы и сервисное пространство.
• Коммуникации: холодильная трасса, питание, дренаж и наружный блок.

Подвесной потолок должен принимать корпус, а не его вес

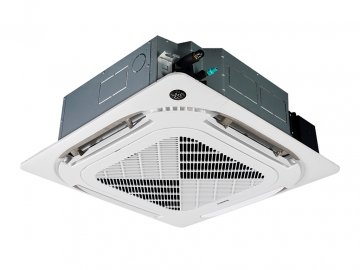

Внутренний блок подвешивают к несущему перекрытию на отдельных шпильках. Каркас потолка удерживает декоративные элементы, но не предназначен для массы заполненного оборудования. Корпус выставляют по уровню, чтобы конденсат поступал в поддон и не переливался.

Размер панели может соответствовать стандартной ячейке 600 x 600 мм либо занимать больший модуль. Габарит корпуса и панели проверяют отдельно. Рядом не должны проходить балки, трубы и светильники, мешающие монтажу, открытию панели или снятию фильтра.

Встроенная дренажная помпа поднимает конденсат на ограниченную высоту, после чего трубопровод идёт с уклоном. Максимальный подъём измеряют по инструкции, а не от пола помещения. Дренаж теплоизолируют и испытывают проливом до закрытия потолка.

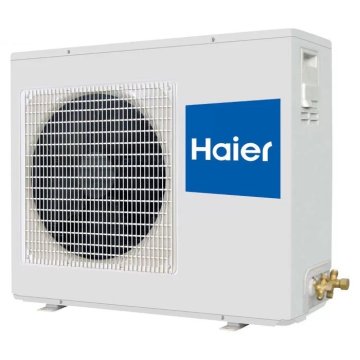

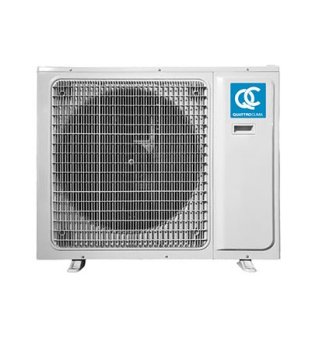

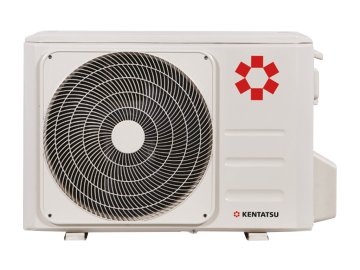

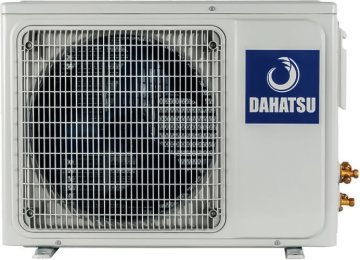

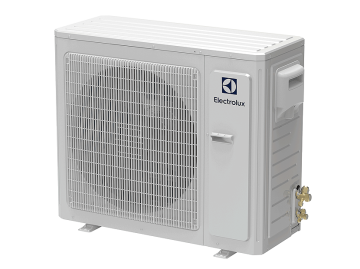

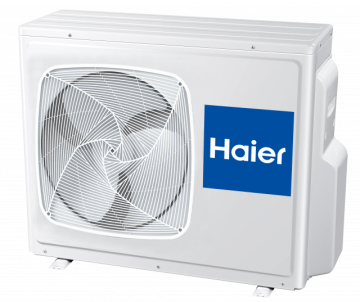

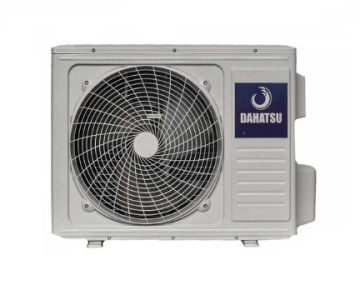

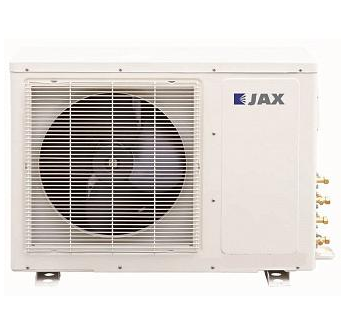

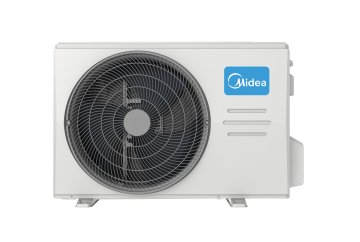

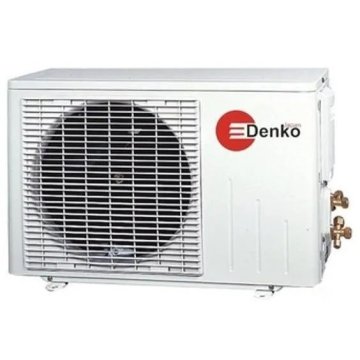

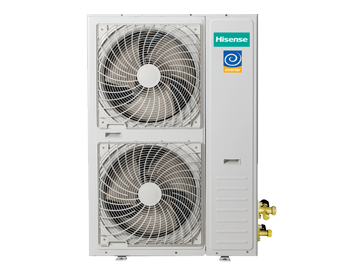

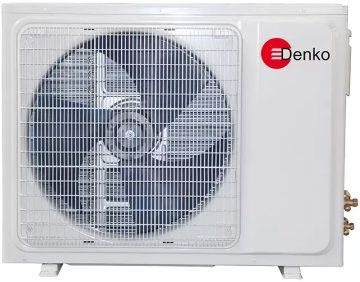

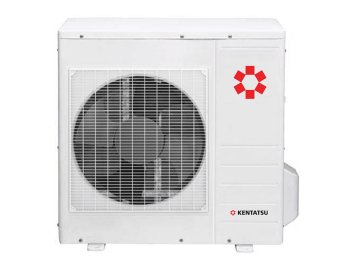

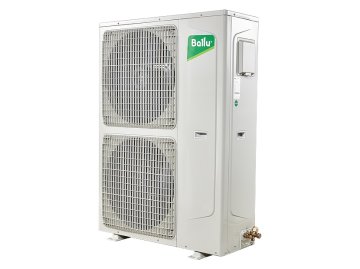

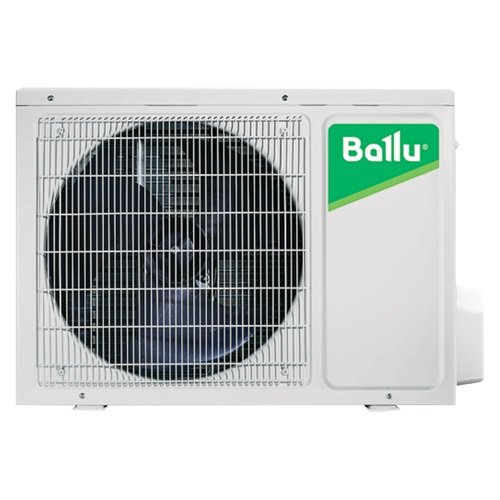

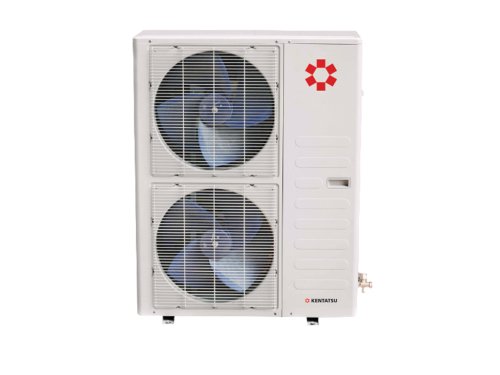

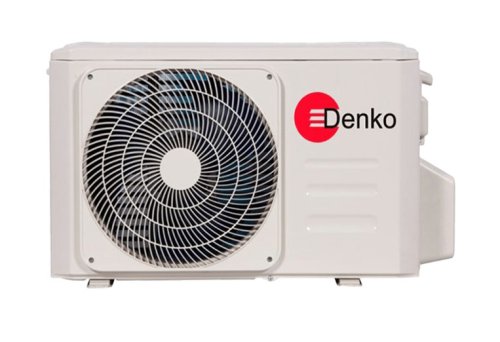

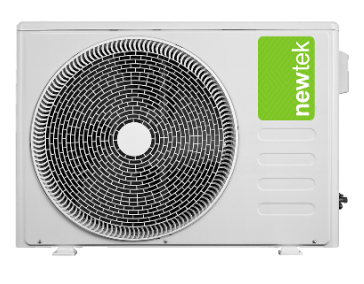

Холодильную трассу прокладывают в допустимых длинах, герметично соединяют, вакуумируют и при необходимости дозаправляют. Наружный блок устанавливают с нормальным теплообменом и сервисным доступом. Питание подают по схеме комплекта, поскольку точка подключения у разных серий различается.

Кассетный и канальный кондиционер решают разные задачи

Кассетный блок непосредственно подаёт воздух из потолочной панели и удобен для открытого зала. Канальный скрыт полностью и распределяет воздух по сети решёток, поэтому лучше адаптируется к нескольким зонам и интерьеру. За эту гибкость он требует аэродинамического расчёта воздуховодов.

Кассета обычно проще по воздушной части: нет длинной сети каналов и потерь давления на ней. Но место панели жёстко связано с потолком и схемой потока. Канальный блок можно расположить в технической зоне, сохранив только решётки в помещении.

Оба типа не заменяют вентиляцию автоматически. Подмес наружного воздуха, если он допускается, ограничен и требует расчёта. Нормативный воздухообмен офиса или ресторана обеспечивает отдельная приточно-вытяжная система, согласованная с кондиционированием.

Фильтры кассеты очищают через откидную панель, теплообменник и дренаж обслуживают через предусмотренный доступ. Загрязнение уменьшает расход и повышает шум. Расположение над постоянным рабочим местом затрудняет сервис, поэтому зону под блоком оставляют доступной.

Купить кассетную сплит-систему в Москве следует после теплового расчёта и проверки потолка. Мощность, формат панели и направление потоков согласуют с планировкой, а трассу и дренаж проектируют до отделки. На пусконаладке измеряют температуру, расход, ток и работу дренажной помпы. Рабочие настройки сохраняют в акте. Тогда кассета равномерно обслуживает зал, не конфликтуя со светом и потолочными конструкциями.

Вопросы о кассетных сплит-системах

Для каких помещений подходит кассетный кондиционер?
Для открытых офисов, магазинов, ресторанов и залов с подвесным потолком. Потолочная панель распределяет воздух по нескольким направлениям, если планировка не перекрыта высокими перегородками.

Как выбрать мощность кассетной сплит-системы?
Рассчитайте притоки от окон, людей, освещения, оборудования и вентиляции с учётом высоты помещения. Индексы 18, 24 или 36 служат ориентиром, окончательно сравнивают мощность в киловаттах.

Что лучше: кассетный или канальный кондиционер?
Кассетный удобен для равномерной подачи в открытом зале, канальный - для скрытого распределения через решётки и нескольких зон. Выбор зависит от планировки, потолка и требуемого управления помещениями.
