Стабилизатор и источник бесперебойного питания решают связанные, но разные задачи. Стабилизатор корректирует повышенное или пониженное напряжение, пока внешняя сеть существует. ИБП переводит нагрузку на аккумулятор при отключении и в зависимости от схемы также может регулировать напряжение. Выбор начинается с того, что именно происходит в сети и как должна вести себя техника.
В разделе представлены стабилизаторы электрического напряжения, источники бесперебойного питания и специализированные модели для отопительных котлов. Для одного дома может потребоваться защита всего ввода, для другого - резерв только котельной, роутера и автоматики. Суммарная мощность, характер нагрузки, диапазон входного напряжения и желаемое время автономности определяют состав системы.
Покупать два устройства «на всякий случай» необязательно. Иногда достаточно стабилизатора, иногда необходим ИБП, а при продолжительных отключениях к ним добавляют генератор. Правильная схема не обязана быть сложной, но она должна опираться на измерения сети и приоритетный список потребителей.
Стабилизация и резервное питание не одно и то же
Стабилизатор поддерживает выходное напряжение в заданном диапазоне при колебаниях на входе. Если напряжение выходит за рабочие пределы, защита отключает нагрузку, а не создаёт энергию из воздуха. Поэтому при полном пропадании сети обычный стабилизатор не поддержит котёл или компьютер даже несколько секунд.
Релейные стабилизаторы изменяют коэффициент трансформации ступенями, электронные делают это без механического переключения, электромеханические используют подвижный контакт. Технологии различаются скоростью реакции, точностью, шумом, ресурсом и ценой. Тип выбирают по характеру колебаний и требованиям нагрузки, а не по одному слову в описании.
Резервный ИБП преобразует энергию аккумулятора при отключении сети. Линейно-интерактивные модели корректируют часть отклонений и переключаются на батарею, онлайн-ИБП постоянно формируют выход через двойное преобразование и изолируют нагрузку от большинства сетевых возмущений. Цена такой защиты - более сложная электроника, собственное потребление и тепловыделение.
Для газового котла важны чистая синусоида, корректное напряжение, достаточная пусковая мощность насосов и совместимость с фазозависимой автоматикой. Компьютерный ИБП с аппроксимированным сигналом может быть неподходящим. Перед покупкой проверяют требования производителя котла, способ организации нейтрали и заземления.
Мощность считают с учётом входного напряжения
Нагрузку складывают по приборам, которые будут подключены одновременно. Для насосов, холодильников и другого оборудования с двигателем учитывают пусковой ток. Характеристики могут быть указаны в ваттах и вольт-амперах; связь между ними зависит от коэффициента мощности, поэтому одинаковые числа в разных единицах не всегда означают одинаковый запас.
У стабилизатора доступная выходная мощность может снижаться при сильном падении входного напряжения. Модель, рассчитанная впритык при 220 В, способна уйти в перегрузку именно в тот момент, ради которого её купили. В документации находят график зависимости мощности от входного напряжения и сверяют его с минимальными измеренными значениями сети.

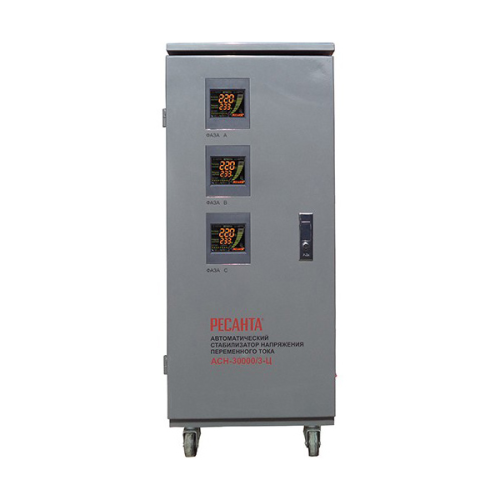

Для защиты всего дома анализируют максимальный ввод, одновременность крупных потребителей и число фаз. В трёхфазной сети применяют трёхфазное устройство либо комплект однофазных, если схема и нагрузка это допускают. Наличие трёхфазного двигателя может потребовать совместного отключения фаз при аварии одного канала.
- Для стабилизатора: диапазон входного напряжения, мощность нагрузки, пусковые токи и точность выхода.
- Для ИБП: выходная мощность, форма сигнала, время переключения и требуемая автономность.
- Для системы: фазы, селективность защиты, заземление, место установки и возможность обслуживания.
Запас мощности нужен, но не заменяет расчёт. Слишком маленькое устройство отключится при запуске нагрузки, слишком большое увеличит стоимость и может работать с низкой эффективностью. Для котельной считают котёл, насосы, приводы и автоматику, а не только мощность электронной платы.
Аккумуляторы и время автономной работы
Автономность ИБП зависит от энергии аккумуляторов и фактического потребления. Оценку делают в ватт-часах с поправкой на допустимую глубину разряда, эффективность инвертора, температуру и старение батареи. Чем выше нагрузка, тем меньше полезная ёмкость некоторых аккумуляторных систем и тем быстрее наступает отключение.
Встроенная батарея удобна для короткого резерва и компактного размещения. ИБП с внешними аккумуляторами позволяет увеличить время работы котла или домашней автоматики, но зарядное устройство должно соответствовать суммарной ёмкости. Слишком большой батарейный блок может заряжаться недопустимо долго после отключения.
Свинцово-кислотные аккумуляторы различаются конструкцией и допустимым режимом циклирования. Автомобильная стартерная батарея рассчитана на короткую отдачу большого тока и обычно хуже переносит регулярный глубокий разряд, чем специализированная. Литиевые системы требуют совместимой системы управления и зарядного алгоритма.
Аккумуляторы размещают в проветриваемом месте при допустимой температуре, защищают предохранителем и соединяют кабелем нужного сечения. Последовательное или параллельное соединение выполняют только для одинаковых совместимых батарей. Клеммы закрывают от случайного короткого замыкания: запасённая энергия не интересуется, было ли касание отвёрткой случайным.
Монтаж и проверка системы защиты
Перед установкой полезно измерить напряжение в разное время суток и зафиксировать минимумы, максимумы и длительность отключений. Для точной диагностики применяют регистратор качества сети. Эти данные показывают, нужен ли широкий диапазон стабилизации, быстрый ИБП или система с большой батареей.
Мощное оборудование подключают через отдельные автоматы и кабели рассчитанного сечения. Вводной стабилизатор устанавливают после защитных аппаратов по проектной схеме, предусматривая байпас для обслуживания. ИБП не закрывают в тесном шкафу: силовая электроника и аккумуляторы должны отводить тепло.
После монтажа проверяют работу при пониженном и повышенном напряжении в допустимых условиях, имитируют отключение сети и запускают наиболее тяжёлую нагрузку. Для котла контролируют отсутствие ошибок, работу насосов и корректное восстановление питания. Периодическая проверка батареи под нагрузкой информативнее зелёного индикатора без нагрузки.
Если отключения длятся дольше расчётной автономности, предусматривают управляемое завершение работы или подключение генератора. Онлайн-ИБП и стабилизатор также должны быть совместимы с выходом генератора по частоте и форме напряжения. Комплексная система проектируется так, чтобы устройства не переключались бесконечно между режимами.
Купить стабилизатор или ИБП в Москве можно после ответа на два вопроса: нужно исправлять напряжение, сохранять питание или делать оба действия. Затем рассчитывают мощность, входной диапазон и требуемые часы работы. Такой порядок защищает оборудование и не заставляет аккумулятор отвечать за проблемы, которые должен решать стабилизатор.
Вопросы о стабилизаторах и ИБП
Чем стабилизатор отличается от ИБП?
Стабилизатор корректирует напряжение при наличии внешней сети, но не питает нагрузку при полном отключении. ИБП использует аккумулятор для автономной работы и в зависимости от схемы может дополнительно стабилизировать выход.
Как выбрать ИБП для газового котла?
Проверьте постоянную и пусковую мощность котла с насосами, чистую синусоиду, совместимость с фазозависимой автоматикой и требуемую автономность. Тип и ёмкость аккумуляторов подбирают под фактическое потребление.
Какой запас мощности нужен стабилизатору?
Он должен покрывать одновременную нагрузку и пусковые токи при минимальном входном напряжении. Учитывайте снижение доступной мощности по графику производителя, а не добавляйте произвольный процент к номиналу.
