Канальный нагреватель повышает температуру воздуха в приточной вентиляции и устанавливается в круглом или прямоугольном воздуховоде. Он используется как основная секция нагрева либо как догреватель после рекуператора. Мощность выбирают по расходу воздуха, наружной температуре и требуемой температуре подачи.
Электрические модели преобразуют электрическую энергию в тепло, водяные подключаются к системе теплоснабжения. Они требуют разной инфраструктуры и автоматики. Совпадение сечения с каналом решает только вопрос присоединения, но не подтверждает мощность, сопротивление и безопасность.
До заказа рассчитывают тепловую нагрузку, минимальный воздушный поток и потери давления. Затем проверяют электроснабжение или параметры теплоносителя, положение монтажа, датчики и исполнительные устройства. Нагреватель рассматривают вместе с вентилятором и контроллером установки.
Тепловую мощность считают по воздуху
Нагрузка зависит от массового расхода и разницы между входной и требуемой температурой. Чем больше наружного воздуха и сильнее мороз, тем выше мощность. Расчёт выполняют для проектной точки, учитывая рекуперацию и другие ступени обработки.
Минимальный расход через электрический нагреватель нужен для охлаждения элементов. Если вентилятор остановился или клапан закрыт, автоматика должна отключить нагрев до перегрева. Допустимую скорость воздуха и положение корпуса берут из инструкции.
Для водяного калорифера мощность зависит от температур теплоносителя, расхода воды и температуры воздуха. Каталожный показатель при одном графике нельзя использовать для более холодной воды без пересчёта. Гидравлическое сопротивление учитывают при выборе насоса и клапана.
Воздушное сопротивление нагревателя добавляется к сети. Вентилятор должен сохранить расчётный расход с установленной секцией, фильтрами и клапанами. Модель большей площади иногда снижает скорость и потери, но требует подходящего места и переходов.
- Воздух: расход, входная и требуемая температура.
- Электрическая секция: мощность сети и минимальная скорость потока.
- Водяная секция: температурный график, расход и давление воды.
- Аэродинамика: сопротивление теплообменника и переходов.
Электрический и водяной нагреватель требуют разной защиты
Электрическая модель может иметь одну или несколько ступеней либо плавное управление. Контактор, тиристорный регулятор и силовую часть выбирают по напряжению и току. Значительная мощность часто требует трёхфазного питания и проверки выделенного лимита объекта.

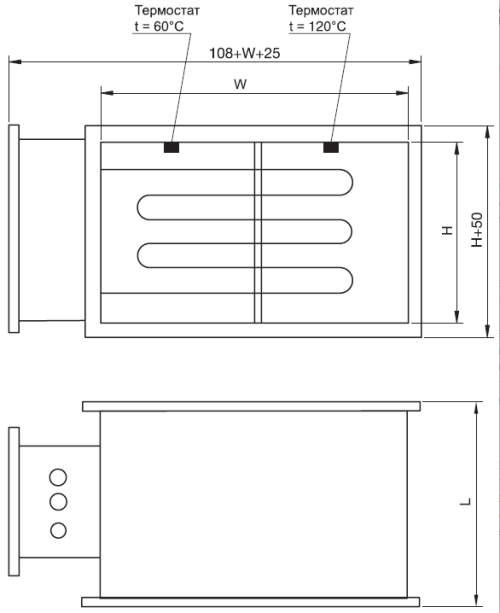

Термостаты перегрева служат независимой защитой и включаются в цепь управления по схеме производителя. После срабатывания причину находят до повторного запуска. Обход термостата ради непрерывной работы недопустим.
Водяной нагреватель защищают от замерзания по температуре воздуха, обратной воды и логике автоматики. При угрозе открывают клапан, запускают насос или останавливают приток в предусмотренной последовательности. Капиллярный термостат располагают по инструкции на поверхности теплообменника.
Узел регулирования включает клапан с приводом, насос и арматуру в зависимости от схемы. Его подбирают по расходу и авторитету клапана. Случайный диаметр резьбы не обеспечивает устойчивое управление температурой.
Сечение и компоновка влияют на равномерность потока
Круглый нагреватель выбирают под диаметр сети, прямоугольный — под размеры фланца. Переходы делают плавными. Неравномерный поток способен локально перегревать электрические элементы или снижать использование поверхности водяного теплообменника.
Перед электрической секцией соблюдают расстояния от вентилятора, поворота и клапана, указанные производителем. Датчик температуры после нагревателя располагают там, где воздух перемешан. Датчик непосредственно в горячей струе одной ступени будет управлять неточно.
Корпус и соседние материалы должны соответствовать температуре. Канал теплоизолируют там, где это требуется, сохраняя доступ к клеммам, термостатам и теплообменнику. Электрическую крышку нельзя закрывать несъёмной отделкой.
Водяные соединения выполняют без передачи усилий на патрубки, предусматривают удаление воздуха и слив. Теплообменник защищают от загрязнения фильтром в воздушной и гидравлической части. Направление воды согласуют со схемой производителя.
Пусконаладка проверяет все аварийные сценарии
При запуске подтверждают расход воздуха, направление потока, токи ступеней или параметры воды. Измеряют температуру до и после секции. Фактическая мощность должна соответствовать режиму без превышения допустимых значений.
Автоматику проверяют при остановке вентилятора, закрытии клапана, перегреве или угрозе замерзания в предусмотренном тестовом порядке. Сигналы и задержки фиксируют. Наличие датчика без корректной реакции контроллера не создаёт защиты.
Ступени электрического нагрева включают последовательно, не создавая резкого скачка мощности и температуры. При плавном управлении проверяют диапазон управляющего сигнала и фактический ток. Команда контроллера должна соответствовать выходной мощности, иначе настройка температуры будет колебаться даже при исправном датчике.
Для водяной секции перед сезоном проверяют насос, ход клапана, удаление воздуха и температуру обратной воды. Загрязнённый фильтр гидравлического контура снижает расход и тепловую мощность. После длительного простоя теплообменник выводят на режим под наблюдением автоматики, а не оставляют первый мороз проводить испытания.
Электрические соединения подтягивают и осматривают по регламенту, водяной теплообменник контролируют на утечки и загрязнение. Фильтр меняют до критического падения расхода. Снижение потока особенно опасно для электрического нагрева.
Купить канальный нагреватель для вентиляции в Москве следует после теплового и аэродинамического расчёта. Мощность, сечение, источник энергии, автоматика и защитные функции входят в одну спецификацию. Такой подход даёт контролируемую температуру, а не просто горячий элемент внутри канала.
Вопросы о канальных нагревателях
Как рассчитать мощность канального нагревателя?
По расходу воздуха и требуемому повышению температуры с учётом наружной расчётной точки и работы рекуператора.
Что выбрать: электрический или водяной нагреватель?
Электрический проще подключить по гидравлике, водяной использует систему теплоснабжения. Сравнивают доступную мощность, автоматику и эксплуатационные расходы.
Зачем нагревателю автоматика защиты?
Она отключает электрический нагрев при недостатке воздуха и защищает водяной теплообменник от замерзания по предусмотренному алгоритму.
