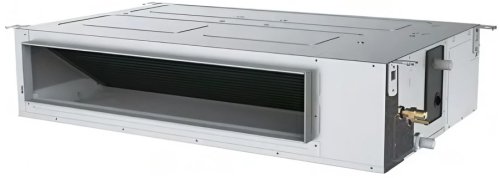

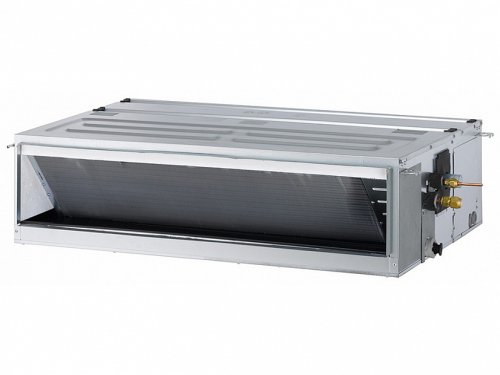

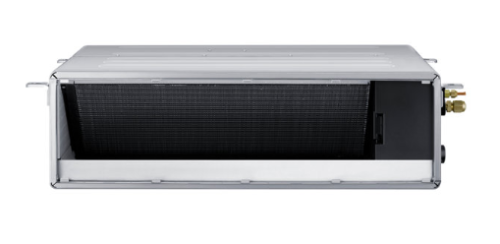

Канальная сплит-система скрывает внутренний блок за потолком или в техническом помещении и распределяет обработанный воздух по воздуховодам. В комнатах остаются только решётки или диффузоры. Такое решение подходит для дома, офиса, магазина и нескольких связанных зон, если сеть спроектирована вместе с отделкой.
Канальный кондиционер не просто заменяет настенный блок на невидимый. Его вентилятор должен преодолеть сопротивление фильтра, каналов, поворотов, шумоглушителей и решёток. Поэтому вместе с холодопроизводительностью выбирают расход воздуха и внешний статический напор.
До покупки рассчитывают теплопритоки по помещениям, определяют места подачи и возврата, высоту потолочного пространства и сервисный люк. Затем выполняют аэродинамический расчёт и проверяют дренаж. Без этих данных даже мощный блок может дать мало воздуха в дальней комнате и слишком много шума в ближней.
Тепловая нагрузка рассчитывается по каждой зоне
Общая мощность складывается из теплопритоков через ограждения, окна, людей, освещение, технику и наружный воздух. Кухня, кабинет и спальня требуют разных поправок. Площадь всего объекта не показывает, как нагрузка распределяется в течение дня.
Один внутренний блок обычно поддерживает общий режим для обслуживаемых помещений. Воздушные клапаны могут перераспределять подачу, но полноценное независимое регулирование зон требует автоматики и проверки минимального расхода через теплообменник. Полное закрытие всех ветвей способно нарушить работу оборудования.
Если комнаты имеют противоположную ориентацию и разный график использования, одна канальная система не всегда обеспечивает идеальную независимость. Иногда объект делят на несколько установок или выбирают мультизональное решение. Это определяется расчётом, а не желанием разместить один пульт.
Инверторная модель регулирует производительность под нагрузку, но диапазон также ограничен. Минимальная мощность важна ночью и в межсезонье, максимальная - при полном заполнении офиса или солнечном пике. Характеристики проверяют для реальных длин трасс и температур.
Статический напор должен преодолеть сопротивление сети
Низконапорные блоки рассчитаны на короткие каналы, средненапорные обслуживают более развитую сеть, высоконапорные применяются при значительном сопротивлении. Паспортный расход часто приведён на нескольких ступенях давления. Рабочую точку выбирают по сумме потерь всех элементов.
Сечение воздуховода определяет скорость. Узкий канал занимает меньше места, но повышает шум и сопротивление; чрезмерно большой усложняет потолок. Повороты выполняют плавно, переходы - с допустимым углом, а гибкие рукава не растягивают длинными провисающими участками.
Подающие решётки размещают так, чтобы струя перемешивала воздух без сквозняка. Возврат должен свободно собирать воздух из обслуживаемой зоны. Если дверь закрывается герметично, предусматривают переточные решётки или отдельный возврат, иначе циркуляция прекращается вместе с закрытием комнаты.
- Теплотехника: нагрузка каждой зоны и одновременность пиков.
- Аэродинамика: расход, статический напор, сечения и потери давления.
- Акустика: скорость воздуха, шумоглушители, виброизоляция и расположение блока.
- Монтаж: потолочное пространство, трасса хладагента, дренаж и ревизии.
Подмес воздуха не заменяет полноценную вентиляцию
Некоторые канальные блоки допускают подключение небольшого количества наружного воздуха. Его доля ограничена конструкцией и должна быть подготовлена по температуре и фильтрации. Открытый патрубок на улицу без расчёта создаёт лишнюю нагрузку и не гарантирует нормативный воздухообмен.
Вентиляционная установка подаёт требуемый объём свежего воздуха и удаляет загрязнённый. Канальный кондиционер в основном рециркулирует воздух и снимает тепло либо холод. Системы можно согласовать, но они выполняют разные задачи и рассчитываются отдельно.
Приточный воздух летом добавляет влагу и тепловую нагрузку, зимой требует нагрева. Эти значения включают в подбор мощности. При высокой доле наружного воздуха применяют оборудование, предназначенное для такого режима, либо отдельную обработку притока.
Фильтр канального блока защищает теплообменник, но не обязательно обеспечивает требуемое качество вентиляционного воздуха. Его класс и доступность замены проверяют в проекте. Слишком плотный нерасчётный фильтр увеличивает сопротивление и уменьшает подачу.
Шум, дренаж и сервис закладывают до потолка
Внутренний блок подвешивают на виброизоляторах и соединяют с каналами гибкими вставками. Шумоглушители снижают распространение звука по сети. Размещать агрегат непосредственно над кроватью или переговорной нежелательно, даже если потолок прекрасно скрывает его внешний вид.
Конденсат отводят с постоянным уклоном и предусмотренным сифоном либо дренажной помпой. Поддон и соединения проверяют на протечку до закрытия потолка. Для помпы и сифона оставляют доступ, потому что дренаж требует очистки.
Сервисный люк должен позволять снять фильтр, открыть электрический отсек, очистить теплообменник и обслужить вентилятор. Узкое декоративное отверстие, через которое виден край крышки, не считается доступом. Размеры берут из монтажной документации.
После запуска измеряют расход на решётках, давление, температуру и шум, затем балансируют ветви. Пусконаладка подтверждает распределение воздуха по проекту. Без неё сеть может выглядеть аккуратно, но работать преимущественно в ближайшую решётку.
Купить канальную сплит-систему в Москве стоит после проекта сети. Холодопроизводительность, напор и расход выбирают вместе, а потолочное пространство, вентиляцию и обслуживание предусматривают заранее. После запуска фактические расходы по ветвям сверяют с расчётом и корректируют клапанами. Так скрытый кондиционер остаётся скрытым визуально, но доступным технически.
Вопросы о канальных сплит-системах
Как выбрать канальный кондиционер для дома?
Рассчитайте теплопритоки по комнатам, требуемый расход и сопротивление воздуховодов. Затем выберите блок, обеспечивающий рабочую точку по мощности и статическому напору с допустимым шумом.
Может ли один канальный кондиционер охлаждать несколько комнат?
Да, если сеть и нагрузка рассчитаны, но комнаты работают в общем режиме. Для независимого регулирования нужны зональные клапаны и автоматика, сохраняющая минимальный расход через блок.
Подаёт ли канальная сплит-система свежий воздух?
Основной режим - рециркуляция. Некоторые модели допускают ограниченный подмес, но нормативную подачу и удаление воздуха обычно обеспечивает отдельная вентиляционная система.
