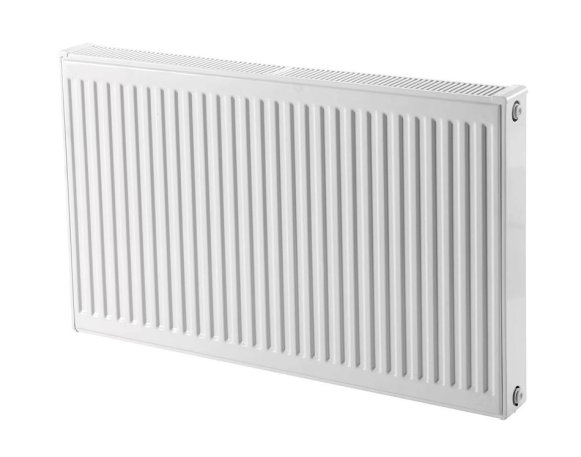

Радиаторы типа 22 с боковым подключением востребованы и популярны в силу своей универсальности. Модели этого типа состоят из:
- двух стальных панелей;
- двух встроенных между панелями конвекторов;
- воздуховыпускной решетки;
- боковых декоративных панелей.
Устройство радиаторов типа 22 Wester Compact
Панели радиаторов Wester изготовлены из стали толщиной 1.2 мм, отличаются высокой теплоотдачей и низкой инерцией: быстро нагреваются и, при необходимости, быстро остывают. Пара встроенных между отопительными панелями конвекторов представляет собой рифленые стальные листы (толщина стали 0.4 мм). П-образная форма конвекторов создает потоки теплого воздуха, которые поднимаются вдоль «ребер» и нагревают помещение.
Идея универсальности радиаторов этого типа отвечает способ подключения – боковое, пригодное как для однотрубных, так и для двухтрубных систем. Боковое подключение является стандартным и наиболее надежным. При таком способе радиаторы даже большого размера прогреваются равномерно в верхней и нижней частях.
Применение
Универсальные радиаторы типа 22 Wester Compact с боковым подключением рекомендованы для помещений любого типа – жилых, офисных, административных. Расчет необходимой мощности и количества радиаторов проводится с учетом объема помещений, климатических условий и теплопотерь (внешних стен, окон, близости земли и кровли).
Технические характеристики радиаторов типа 22 с боковым подключением:
- максимальное рабочее давление 0.9 МПа;
- испытательное давление 1.35 МПа;
- максимальная температура теплоносителя 120°С.
