Компрессорно-конденсаторные блоки (ККБ)

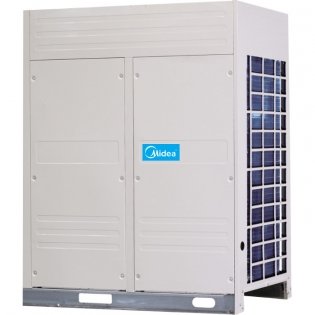

Компрессорно-конденсаторный блок формирует жидкий хладагент для секции непосредственного охлаждения в приточной установке или другом совместимом испарителе. ККБ включает компрессор, конденсатор с вентиляторами и элементы холодильного контура. Сам по себе он не подаёт воздух в помещение и требует проектного сопряжения.

Подбор связывает холодопроизводительность вентиляционной секции, температуру кипения, расход и параметры воздуха, наружные условия и режим регулирования. Нельзя выбрать блок только по номинальной мощности из названия. Испаритель и ККБ должны работать на одном хладагенте и в согласованном диапазоне.

В зависимости от исполнения часть автоматики, ресивер, отделитель жидкости, регулирующий орган и защитные устройства могут входить или подбираться отдельно. Комплектность фиксируют до заказа. Отсутствующий элемент нельзя обнаруживать уже после прокладки трассы.

Мощность согласуют с испарительной секцией

Нагрузку определяют по расходу приточного воздуха, его наружным параметрам и требуемой температуре после охладителя. Учитывают влажность и скрытую теплоту конденсации. Расчёт ведут для принятой климатической точки.

Испаритель имеет определённую геометрию, объём и допустимый расход хладагента. Производительность ККБ должна соответствовать секции во всём рабочем диапазоне. Слишком крупный компрессор может создавать нестабильные циклы.

Температура кипения влияет на мощность и осушение воздуха. Её выбирают так, чтобы получить нужные параметры без нежелательного обмерзания. Автоматика вентиляционной установки должна учитывать защиту теплообменника.

Для ступенчатого или инверторного регулирования проверяют минимальную нагрузку. При малом расходе воздуха охладитель может выйти за безопасный режим. Сигналы управления согласуют между вентиляцией и ККБ.

• Воздух: расход, температура и влажность до и после секции.
• Испаритель: мощность, объём, температура кипения и распределитель.
• Наружные условия: расчётная температура конденсации.
• Регулирование: ступени, инвертор и минимальная нагрузка.

Комплект автоматики определяет безопасную работу

Терморегулирующий или электронный расширительный вентиль подбирают по хладагенту, мощности и перепаду давления. Он размещается возле испарителя по схеме. Неправильный подбор нарушает перегрев и возврат масла.

Реле высокого и низкого давления, защита компрессора и контроль фаз предотвращают часть аварий. Алгоритм должен останавливать ККБ при отсутствии воздушного потока через испаритель. Межблочные сигналы проверяют при наладке.

Ресивер, фильтр-осушитель, смотровое стекло, соленоидный клапан и отделители применяются в зависимости от схемы. Их размеры и места установки определяет проект. Список компонентов входит в спецификацию холодильного контура.

Система управления поддерживает температуру приточного воздуха без частых пусков. Несколько ступеней согласуют с клапанами и секциями испарителя. Уставки защиты не изменяют для маскировки ошибки подбора.

Команду на охлаждение формирует автоматика вентиляции с учётом работающего вентилятора и открытых воздушных клапанов. При исчезновении расхода ККБ должен остановиться до обмерзания секции. Задержки включения и повторного пуска защищают компрессор, но не должны мешать устойчивому поддержанию температуры.

Когда один охладитель имеет несколько контуров, ступени распределяют по секциям так, чтобы хладагент равномерно использовал поверхность теплообменника. Схема подключения берётся из документации секции. Случайное объединение контуров способно ухудшить возврат масла и регулирование при частичной мощности.

Трасса обеспечивает возврат масла и герметичность

Диаметры жидкостной и всасывающей линии рассчитывают по производительности, длине и перепаду высот. Скорость должна обеспечивать возврат масла без чрезмерных потерь давления. Заводские рекомендации и холодильный расчёт применяют вместе.

На вертикальных участках предусматривают необходимые маслоподъёмные петли и другие элементы. Трубы прокладывают чисто, защищая внутреннюю поверхность от окалины и влаги. Пайку выполняют с технологией, принятой для холодильных контуров.

После сборки систему испытывают на герметичность, вакуумируют и заправляют расчётным количеством хладагента и масла. Тип среды не меняют произвольно. Работы выполняет квалифицированный персонал с соблюдением требований безопасности.

Всасывающую линию теплоизолируют без разрывов. Трассу крепят независимо и защищают от вибрации. Сервисные соединения остаются доступными.

Дренаж секции охлаждения относится к вентиляционной установке, но проверяется вместе с холодильным режимом. Интенсивное осушение увеличивает объём конденсата. Поддон и сифон должны работать при давлении внутри установки.

Наружный режим и зимняя работа проверяются отдельно

Конденсатор размещают с достаточным притоком и выбросом воздуха. Рециркуляция горячего потока повышает давление. Расстояния до стен и соседних блоков берут из документации.

Для работы при низкой наружной температуре требуется регулирование давления конденсации и другие предусмотренные меры. Зимний комплект подбирают для конкретной схемы. Он не превращает любой ККБ в круглогодичный без проверки компрессора и автоматики.

При пуске измеряют давление, температуры, перегрев, переохлаждение, ток и параметры воздуха. Проверяют ступени и защитные остановы. Базовые значения фиксируют в акте.

Испытание проводят не только на максимальной команде. Последовательно проверяют каждую ступень, переходы между ними и работу при снижении нагрузки. Температуру воздуха до и после секции сопоставляют с холодильными параметрами: такой протокол показывает, что вентиляционная и холодильная части действительно согласованы.

Сервис включает очистку конденсатора, контроль утечек, электрических соединений, масла и защит. Падение мощности диагностируют по системе целиком. Дозаправка без поиска утечки недопустима.

Купить компрессорно-конденсаторный блок в Москве следует после расчёта непосредственного охладителя. ККБ, испаритель, трасса, автоматика и наружный диапазон составляют один холодильный проект.

Вопросы о компрессорно-конденсаторных блоках

Можно ли подключить ККБ к любой приточной установке?
Нет. Нужна секция непосредственного охлаждения, совместимая по мощности, хладагенту, температуре кипения и схеме регулирования.

Как подобрать мощность ККБ?
По расчётной нагрузке воздуха и характеристикам испарителя при заданных наружных условиях и режиме регулирования.

Зачем ККБ зимний комплект?
Для поддержания допустимого режима конденсации при низкой наружной температуре, если такая работа предусмотрена проектом и оборудованием.
